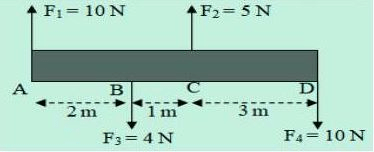

Sejumlah gaya bekerja seperti pada gambar! Besar dan arah momen gaya yang bekerja pada sistem terhadap titik B adalah... A. 25 Nm searah jarum jam B. 22 Nm berlawanan arah jarum jam C. 35 Nm searah jarum jam D. 32 Nm berlawanan arah jarum jam E. 65Nm searah arah jarum jam

<p>Jawaban yang benar adalah 56 Nm searah jarum jam. (tidak ada di pilihan jawaban)</p><p>&nbsp;</p><p>Diketahui:<br>F1 = 10 N</p><p>F2 = 5 N</p><p>F3 = 4 N</p><p>F4 = 10 N</p><p>AB = 2 m</p><p>BC = 1 m</p><p>BD = 1 + 3 = 4 m</p><p>&nbsp;</p><p>Ditanyakan:<br>Besar dan arah momen gaya (τB) = ...?</p><p>&nbsp;</p><p>Pembahasan:<br>Momen gaya (torsi) adalah sebuah besaran yang menyatakan besarnya gaya yang bekerja pada sebuah benda sehingga mengakibatkan benda tersebut berotasi.</p><p>Persamaan matematisnya yaitu:<br>τ = F.r</p><p>dimana:</p><p>τ = momen gaya (Nm)</p><p>F = gaya (N)</p><p>r = jarak (m)</p><p>&nbsp;</p><p>Maka:<br>τB = τA - τC + τD</p><p>τB = (F1.AB) - (F3.BC) + (F4.BD)</p><p>τB = (10.2) - (4.1) + (10.4)</p><p>τB = 20 - 4 + 40</p><p>τB = 56 Nm searah jarum jam</p><p>&nbsp;</p><p>Oleh karena itu, jawaban yang benar adalah 56 Nm searah jarum jam. (tidak ada di pilihan jawaban)</p>
