Pertanyaan

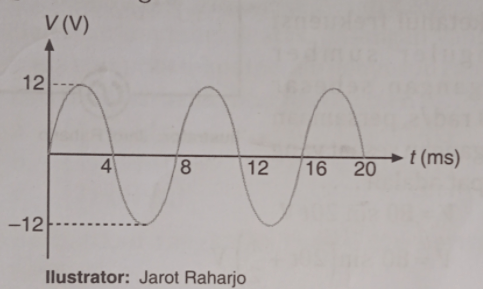

Sebuah sumber tegangan bolak-balik mempunyai grafik sebagai berikut! Tegangan puncak ke puncak dan frekuensi anguler grafik tersebut berturut-turut adalah.... a. 12 V dan 78,5 rad/s b. 12 V dan 78,5 rad/s c. 12√2 v dan 785 rad/s d. 24 V dan 785 rad/s e. 24√2 V dan 785 rad/s

alt

Ikuti Tryout SNBT & Menangkan E-Wallet 100rb

Habis dalam

00

:

02

:

54

:

00


32

2

Jawaban terverifikasi

Iklan

A. Mahmud

Master Teacher

27 Maret 2022 04:42

Jawaban terverifikasi

Halo Gracias, jawaban dari pertanyaan kamu adalah d. 24 V dan 785 rad/s. Diketahui: Vmax = 12 V Vmin = -12 V n = 2,5 gelombang t = 20 ms = 0,02 s Ditanya: Vpp dan ω = ... ? Pembahasan: Yuk ingat konsep-konsep berikut! - Tegangan puncak ke puncak (Vpp) adalah nilai selisih antara tegangan maksimum dan tegangan minimum pada listrik arus bolak-balik. Secara matematis dirumuskan: Vpp = Vmax - Vmin Keterangan: Vpp : tegangan puncak ke puncak (V) Vmax : tegangan maksimum (V) Vmin : tegangan minimum (V) - Frekuensi didefinisikan sebagai jumlah gelombang tiap satuan waktu. Secara matematis dirumuskan: f = n / t Keterangan: f : frekuensi (Hz) n : jumlah gelombang t : waktu (s) - Hubungan antara frekuensi dan frekuensi anguler dirumuskan: ω = 2πf Keterangan: ω : frekuensi anguler (rad/s) f : frekuensi (Hz) π : 3,14 atau 22/7 Menentukan Vpp: Vpp = Vmax - Vmin Vpp = 12 - (-12) Vpp = 24 V Menentukan frekuensi anguler: f = n / t f = 2,5 / 0,02 f = 125 Hz ω = 2πf ω = 2 x 3,14 x 125 ω = 785 rad/s Jadi, besar tegangan puncak ke puncak dan frekuensi anguler grafik tersebut berturut-turut adalah 24 V dan 785 rad/s. Dengan demikian, jawaban yang tepat adalah D.


Iklan

Kim S

Level 1

22 Februari 2024 02:15

Frekuensi sumber 3v/cm 10 milisekon/cm
