Pertanyaan

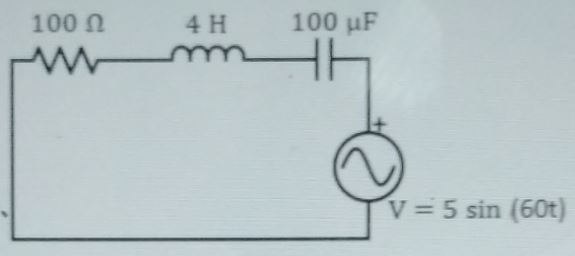

Sebuah rangkaian terdiri dari hubungan seri RLC seperti gambar. Hitung impedansi dari rangkaian dalam satuan Ω (tulis dalam bilangan bulat)!
5
1
Iklan
D. Dian
Mahasiswa/Alumni Universitas Negeri Malang
26 Oktober 2022 08:18
<p>Jawabaan yang benar adalah 124,0 Ω.</p><p> </p><p>Diketahui:</p><p>R = 100 Ω</p><p>L = 4 H</p><p>C = 100 μF = 10<sup>-4</sup> F</p><p>V = 5 sin (60t)</p><p>ω = 60 rad/s</p><p>Vmaks = 5 Volt</p><p> </p><p>Ditanyakan:<br>Z = ...?</p><p> </p><p>Pembahasan:<br>Impedansi adalah ukuran hambatan listrik pada sumber arus bolak-balik (AC).</p><p>Persamaan matematisnya yaitu:<br>Z = √(R<sup>2</sup> + (XL - XC)<sup>2</sup>)</p><p>dimana:</p><p>Z = impedansi (Ω)</p><p>R = Hambatan (Ω)</p><p>XL = reaktansi induktif (Ω)</p><p>XC = reaktansi kapasitif (Ω)</p><p> </p><p>1. Menghitung Rekatansi Induktif</p><p>XL = ω.L</p><p>XL = (60)(4)</p><p>XL = 240 Ω</p><p> </p><p>2. Menghitung Reaktnasi Kapasitif</p><p>XC = 1/(ω.C)</p><p>XC = 1/(60 × 10<sup>-4</sup>)</p><p>XC = 166,67 Ω</p><p> </p><p>3. Menghitung Impedansi</p><p>Z = √(R<sup>2</sup> + (XL - XC)<sup>2</sup>)</p><p>Z = √(100<sup>2</sup> + (240 - 166,67)<sup>2</sup>)</p><p>Z = √(10.000 + 5377,29)</p><p>Z = √(15377,29)</p><p>Z = 124,0 Ω</p><p> </p><p>Jadi, nilai impedansinya adalah 124,0 Ω.</p>
Jawabaan yang benar adalah 124,0 Ω.
Diketahui:
R = 100 Ω
L = 4 H
C = 100 μF = 10-4 F
V = 5 sin (60t)
ω = 60 rad/s
Vmaks = 5 Volt
Ditanyakan:
Z = ...?
Pembahasan:
Impedansi adalah ukuran hambatan listrik pada sumber arus bolak-balik (AC).
Persamaan matematisnya yaitu:
Z = √(R2 + (XL - XC)2)
dimana:
Z = impedansi (Ω)
R = Hambatan (Ω)
XL = reaktansi induktif (Ω)
XC = reaktansi kapasitif (Ω)
1. Menghitung Rekatansi Induktif
XL = ω.L
XL = (60)(4)
XL = 240 Ω
2. Menghitung Reaktnasi Kapasitif
XC = 1/(ω.C)
XC = 1/(60 × 10-4)
XC = 166,67 Ω
3. Menghitung Impedansi
Z = √(R2 + (XL - XC)2)
Z = √(1002 + (240 - 166,67)2)
Z = √(10.000 + 5377,29)
Z = √(15377,29)
Z = 124,0 Ω
Jadi, nilai impedansinya adalah 124,0 Ω.
