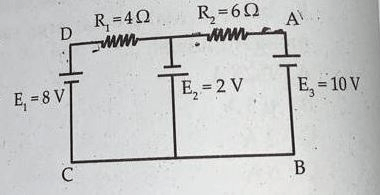

Sebuah rangkaian listrik tampak seperti gambar di samping Tentukan beda potensial antara titik A dan D!

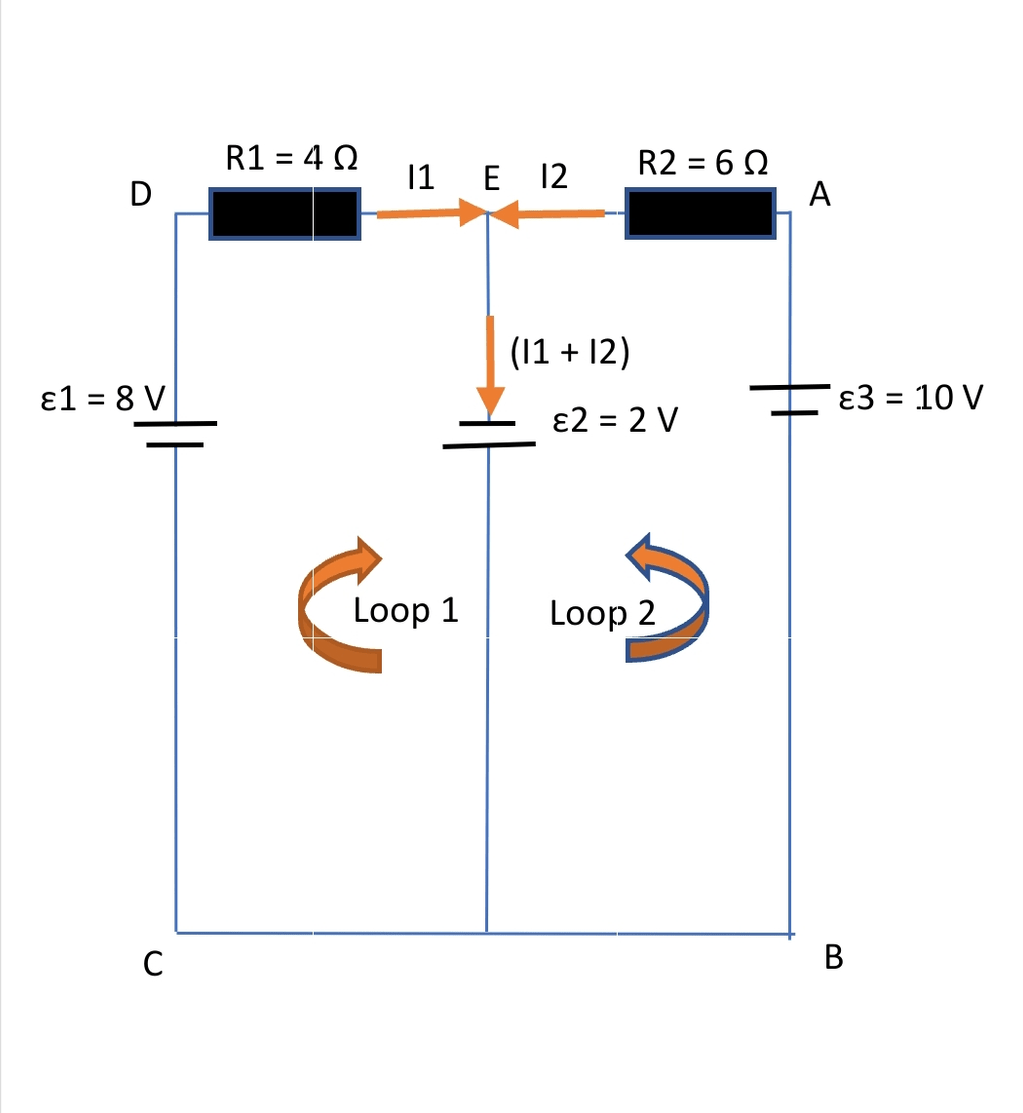

Jawaban yang benar adalah 2 V. Pada sebuah rangkaian tertutup, jumlah aljabar gaya gerak listrik dengan penurunan tegangan sama dengan nol, secara matematis ditulis : ∑ε + ∑I.R = 0 dengan : ∑ε = jumlah gaya gerak listrik (V) ∑I.R = jumlah penurunan tegangan (V) Aturan menentukan tanda : 1) Pilih suatu loop untuk lintasan tertutup dengan arah tertentu. 2) Bila pada suatu cabang, arah loop sama dengan arus pada cabang itu maka penurunan tegangan bertanda (+) sedangkan bila berlawanan arah maka penurunan tegangan bertanda (-) 3) Bila kutub elemen (+) yang dijumpai lebih dulu maka ggl bertanda (+) sebaliknya jika kutub elemen (-) lebih dulu maka ggl bertanda (-). Untuk menghitung tegangan antara dua titik a dan b dihitung dengan persamaan : Vab = ∑ε + ∑I.R dengan ∑ε adalah jumlah ggl dan ∑I.R adalah jumlah penurunan tegangan. Perjanjian tanda untuk ε dan I sama seperti sebelumnya. Diketahui : ε1 = 8 V ε2 = 2 V ε3 = 10 V R1 = 4 Ω R2 = 6 Ω Ditanya : V AD = ....? Pembahasan : Tinjau loop 1. ∑ε + ∑I.R = 0 4I1 - 8 - 2 = 0 4I1 = 10 I1 = 2,5 A Tinjau loop 2. ∑ε + ∑I.R = 0 6I2 - 10 - 2 = 0 6I2 = 12 I2 = 2 A Tegangan atau beda potensial antara titik A dan D dihitung dengan : V AD = ∑ε + ∑I.R V AD = 6I2 + 4I1 VAD = 6(2) + 4(-2,5) V AD = 2 V Jadi beda potensial antara titik A dan D adalah 2 V.
