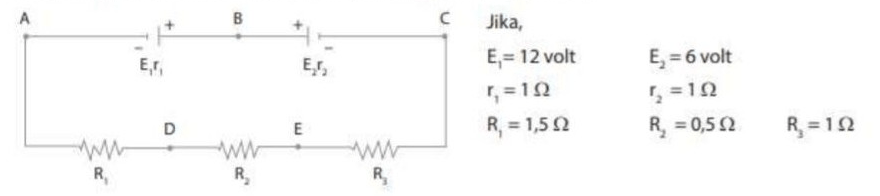

Sebuah elemen sekunder dengan GGL E1 dan E2 seperti pada gambar.
Tentukan tegangan antara B dan C

H. Hartanto · Accepted Answer

Halo Putri G, jawaban soal ini adalah 7,2 volt.
Diketahui:
ε = 12 volt
ε = 6 volt
r1 = 1 ohm
R1 = 1,5 ohm
r2 = 1 ohm
R2 = 0,5 ohm
R3 = 1 ohm
Ditanya:
V ...?
Jawab:
Soal ini dapat diselesaikan dengan menggunakan konsep Hukum II Kirchoff. Bunyi Hukum II Kirchoff adalah: Jumlah aljabar beda potensial (tegangan) pada suatu rangkaian tertutup adalah sama dengan nol.
i = ∑ε / ∑R
Dimana
i = Kuat arus listrik (A)
∑ε = Jumlah ggl (volt)
∑R = Jumlah hambatan (ohm)

ggl pertama dan kedua kutub positif saling berlawanan sehingga jumlah ggl nya selisih dari ggl-gglnya.

Mencari kuat arus listrik:
i = ∑ε / ∑R
i = (12 - 6) / (1 + 1,5 + 1 + 0,5 + 1)
i = 6 / 5
i = 1,2 A

Mencari tegangan jepit di BC:
V = ∑ε + i.r2
V = ε2 + i.r2
V = 6 + (1,2) .1
V = 6 + 1,2
V = 7,2 volt

Jadi, besar kuat arus listrik dalam rangkaian adalah 7,2 volt.
