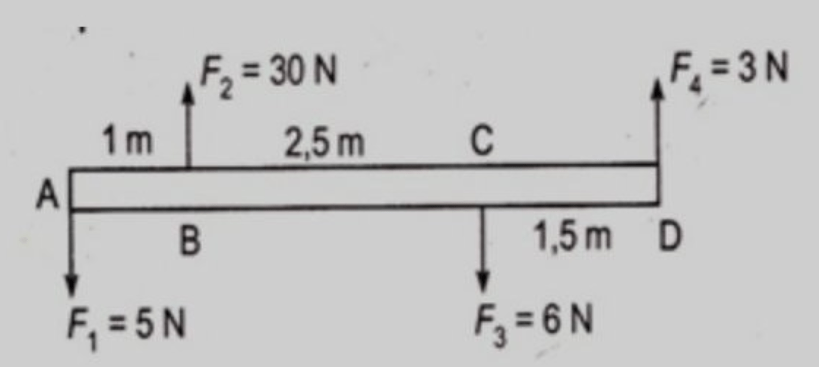

Sebuah batang homogen dikenai empat gaya seperti berikut. jika sumbu putar dititik d, momen gaya total yang bekerja pada batang sebesar ..... Nm.

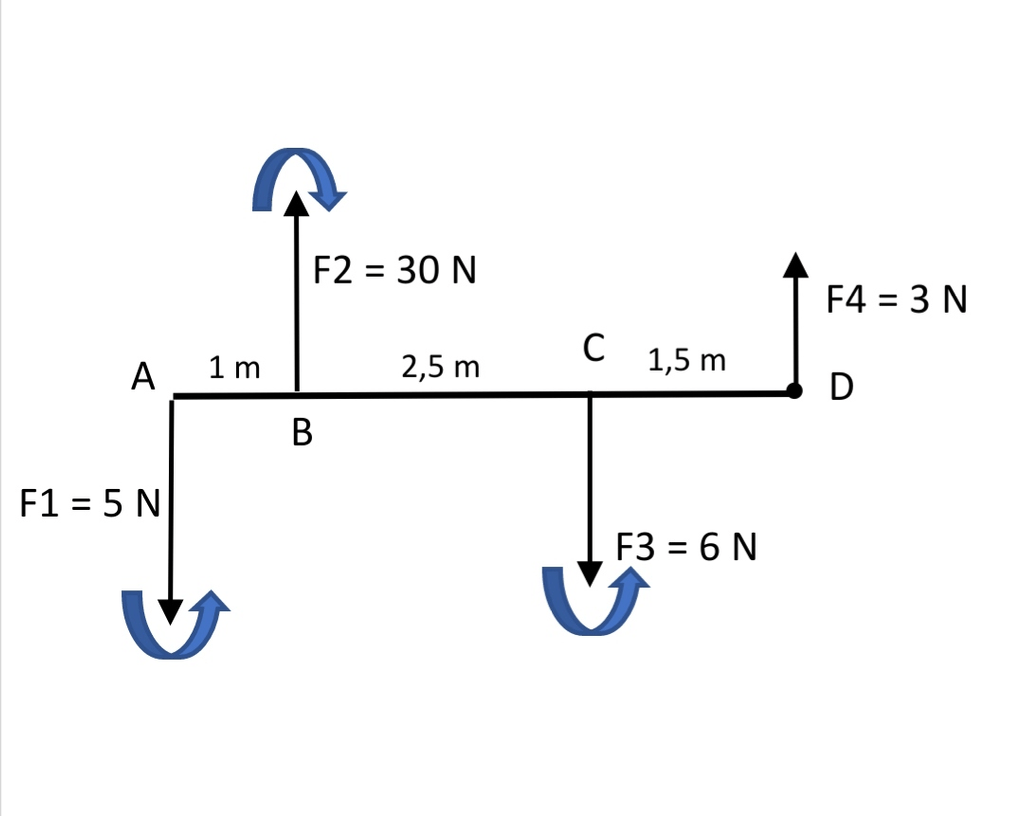

Jawaban yang benar adalah 86 Nm searah jarum jam. Momen gaya atau torsi adalah ukuran keefektifan sebuah gaya yang bekerja pada suatu benda untuk memutar benda tersebut terhadap suatu titik poros tertentu. Rumus momen gaya ditulis : τ = F l dengan : τ = torsi atau momen gaya (N m) F = gaya (N) l = lengan torsi (m) Antara gaya dengan lengan torsi harus saling tegak lurus Torsi yang putarannya berlawanan dengan arah jarum jam bertanda (+), sebaliknya torsi yang putarannya searah dengan arah jarum jam bertanda (-). Diketahui : Sumbu putar di titik D, F1 = 5 N (berlawanan jarum jam) l1 = (1 + 2,5 + 1,5) m = 5 m F2 = 30 N (searah jarum jam) l2 = (2,5 + 1,5) m = 4 m F3 = 6 N (berlawanan jarum jam) l3 = 1,5 m F4 = 3 N l4 = 0 Ditanya : ∑τ di D = ...? Pembahasan : ∑τ di D = τ1 + τ2 + τ3 + τ4 ∑τ di D = (5 x 5) - (30 x 4) + (6 x 1,5) + 0 ∑τ di D = -86 Nm Tanda negatif menyatakan arah momen gaya searah jarum jam. Jadi besar momen gaya dengan sumbu putar di di titik D adalah 86 Nm searah jarum jam
