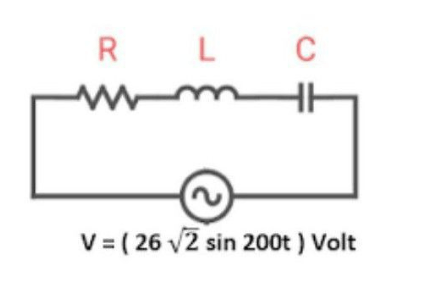

Resistor (r), kapasitor (c) dan induktor (l) dirangkai seri dan dihubungkan dengan sumber tegangan bolak balik (ac) dengan voltase maksimum sebesar 2612 v dan kecepatan sudut 200 rad/s seperti gambar! Jika r = 12 ohm, c = 500 µF dan l = 75 mH. Hitung impedansi !
1
2
Iklan
F. Azhary
24 Agustus 2022 03:47
Jawaban yang benar untuk pertanyaan tersebut adalah 13 Ω. Diketahui: Vmaks (voltase maksimum) = 26√2 V ω (kecepatan sudut) = 200 rad/s R (resistansi) = 12 Ω C (kapasitansi) = 500 μF = 5 x 10^-4 F I (induktansi) = 75 mH = 75 x 10^-3 H Ditanya: Z (impedansi) Jawab: Konsep yang digunakan dalam soal ini adalah persamaan impedansi pada rangkaian arus bolak-balik. Pertama, cari hambatan yang timbul akibat induktor dan kapasitor: a. Untuk induktor XL = ωL Dengan: XL = hambatan akibat induktor (Ω) ω = kecepatan sudut (rad/s) L = induktansi (H) Maka; XL = 200 x 75 x 10^-3 XL = 15 Ω b. Untuk kapasitor Xc = 1/ωC Dengan: Xc = hambatan akibat kapasitor (Ω) ω = kecepatan sudut (rad/s) C = kapasitansi (F) Maka; Xc = 1/(200 x 5 x 10^-4) Xc = 10 Ω Maka, impedansi (Z) menjadi: Z = √(R^2 + (XL-XC)^2) Z = √(12^2 + (15-10)^2) Z = √(144 + 25) Z = √169 Z = 13 Ω Maka, impedansi rangkaian adalah 13 Ω.
· 0.0 (0)
Iklan
T. TeachingAssistant.Hilal
21 September 2022 01:10
<p>Jawaban pada soal ini adalah 13 Ω</p><p> </p><p>Diketahui:</p><p>ω = 200 rad/s = 2 x 10<sup>2</sup> rad/s</p><p>R = 12 Ω</p><p>C = 500 μF = 5 x 10<sup>-4</sup> F</p><p>L = 75 mH = 75 x 10<sup>-3</sup> H</p><p> </p><p>Ditanyakan:</p><p>Sifat rangkaian = ....?</p><p> </p><p>Impedansi adalah besarnya hambatan listrik total pada rangkaian arus bolak-balik. Besarnya impedansi dirumuskan sebagai</p><p> </p><p>Z<sup>2</sup> = R<sup>2</sup> + (X<sub>L</sub> - X<sub>C</sub>)<sup>2</sup></p><p>Z = impedansi (Ω)</p><p>R = Hambatan (Ω)</p><p>X<sub>L</sub> = Reaktansi induktif (Ω)</p><p>X<sub>C</sub> = Reaktansi kapasitif (Ω)</p><p> </p><p><strong>Menghitung Reaktansi Induktif</strong></p><p>X<sub>L</sub> = ωL</p><p>X<sub>L</sub> = (2 x 10<sup>2</sup>)(75 x 10<sup>-3</sup>)</p><p>X<sub>L</sub> = 150 x 10<sup>-1</sup></p><p>X<sub>L</sub> = 15 Ω</p><p> </p><p><strong>Menghitung Reaktansi Kapasitif</strong></p><p>X<sub>C </sub>= 1/ωC</p><p>X<sub>C</sub> = 1/(2 x 10<sup>2</sup>)(5 x 10<sup>-4</sup>)</p><p>X<sub>C</sub> = 1/10 x 10<sup>-2</sup></p><p>X<sub>C</sub> = 1/10<sup>-1</sup></p><p>X<sub>C </sub>= 10 Ω</p><p> </p><p><strong>Menghitung Impedansi</strong></p><p>Z<sup>2</sup> = R<sup>2</sup> + (X<sub>L</sub> - X<sub>C</sub>)<sup>2</sup></p><p>Z<sup>2</sup> = 12<sup>2</sup> + (15 - 10)<sup>2</sup></p><p>Z<sup>2</sup> = 144 + 25</p><p>Z<sup>2</sup> = 169</p><p>Z = √169</p><p>Z = 13 Ω</p><p> </p><p>Jadi, besarnya impedansi adalah 13 Ω</p>
Jawaban pada soal ini adalah 13 Ω
Diketahui:
ω = 200 rad/s = 2 x 102 rad/s
R = 12 Ω
C = 500 μF = 5 x 10-4 F
L = 75 mH = 75 x 10-3 H
Ditanyakan:
Sifat rangkaian = ....?
Impedansi adalah besarnya hambatan listrik total pada rangkaian arus bolak-balik. Besarnya impedansi dirumuskan sebagai
Z2 = R2 + (XL - XC)2
Z = impedansi (Ω)
R = Hambatan (Ω)
XL = Reaktansi induktif (Ω)
XC = Reaktansi kapasitif (Ω)
Menghitung Reaktansi Induktif
XL = ωL
XL = (2 x 102)(75 x 10-3)
XL = 150 x 10-1
XL = 15 Ω
Menghitung Reaktansi Kapasitif
XC = 1/ωC
XC = 1/(2 x 102)(5 x 10-4)
XC = 1/10 x 10-2
XC = 1/10-1
XC = 10 Ω
Menghitung Impedansi
Z2 = R2 + (XL - XC)2
Z2 = 122 + (15 - 10)2
Z2 = 144 + 25
Z2 = 169
Z = √169
Z = 13 Ω
Jadi, besarnya impedansi adalah 13 Ω
