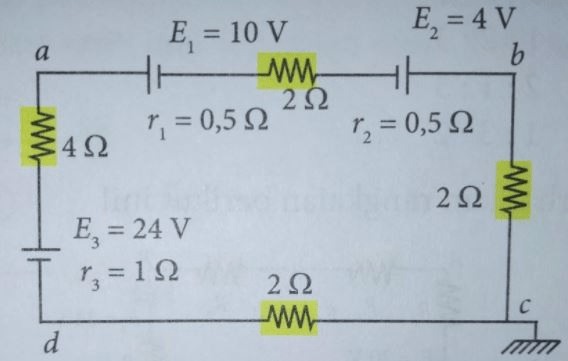

Rangkaian tertutup seperti gambar berikut. Tentukan besar dan arah arus pada rangkaian!

Halo Setiawan... Jawabannya adalah 1,5 A dan arah arusnya searah jarum jam. Pembahasan: E1 = 10 V E2 = 4 V E3 = 24 V r1 = 0,5 Ω r2 = 0,5 Ω r3 = 1 Ω R1 = 2 Ω R2= 2 Ω R3 = 2 Ω R4 = 4Ω Ditanya: Besar dan arah arus pada rangkaian? Jawab: Kita gunakan pemisalan arah arus searah jarum jam (dari a-b-c-d-a), dan arah loop searah dengan arah arus maka belaku hukum II Kirchhoff, yaitu pada rangkaian tertutup, berbunyi: jumlah aljabar GGL (ε) dan jumlah penurunan tegangan (IR) sama dengan nol. Secara matematis dapat dirumuskan sebagai: Σ ε+Σ IR = 0. dengan, ε = jumlah GGL (V) I = arus listrik (A) R = hambatan (ohm) Untuk menentukan arus listrik adalah Σ ε+Σ IR = 0 E1-E2 - E3 + I(R1+ R2+ R3+R4+ r1+ r2+r3) = 0 10- 4-24 + I ( 2+ 2+ 2+ 4+ 0,5+ 0,5+ 1) = 0 -18 + I . 12 = 0 12. I = 18 I = 18/12 I= 3/2 I = 1,5 A Jadi besar kuat arus pada rangkaian adalah 1,5 A dan arah arusnya searah jarum jam.
