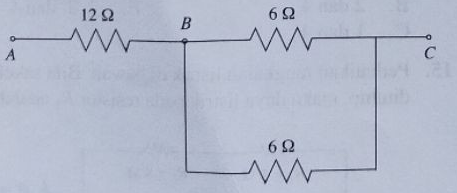

Rangkaian sederhana terdiri dari 3 hambatan seperti gambar berikut. Jika beda potensial VAB = 60 Volt, beda potensial Vac adalah.... A. 120 V B. 105 V C. 90 V D. 75 V E. 60 V

Hai Goma, jawaban soal ini adalah D Diketahui: R1= 12 ohm R2= 6 ohm R3= 6 ohm VAB=60 V Ditanya: VAC=...? Jawab: Rangkaian seri merupakan rangkaian listrik yang hambatannya disusun secara bersebelahan. Rangkaian paralel adalah rangkaian listrik yang hambatannya disusun secara bercabang. Ragkaian pengganti seri dirumuskan dengan: Rs= R1+R2 +... Rangkaian paralel dirumuskan dengan: 1/Rp=1/R1+1/R2+... dimana: R1= hambatan 1 (ohm) R2= hambatan 2 (ohm) Rs= hambatan pengganti rangkaian seri (ohm) Rp= Hambatan pengganti rangkaian paralel (ohm) Hambatan 2 dan hambtan 3 disusun paralel 1/Rp= 1/R2+1/R3 1/Rp=1/6+1/6 Rp= 3 ohm Rp dan R1 disusun seri sehingga Rt= Rp+R1 Rt= 3+12 Rt= 15 ohm Tegangan AC dapat dicari dengan menggunakan persamaan hukum Ohm karena susunan terakhir adalah seri maka kuat ars yang mengalir pada hambatan 1 akan sama dengan kuat arus yang mengalir pada hambatan total, sehingga: I=I VAC/Rt=VAB/R1 VAC=(60/12).15 VAC= 75 V Jadi, tegangan pada AC adalah 75 V. oleh karena itu jawaban yang tepat adalah D
