Pertanyaan

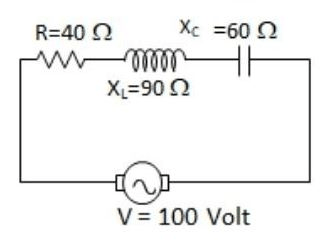

Rangkaian RLC seri seperti pada gambar! Besar impedansi rangkaian adalah...
1
1
Iklan
D. Dian
03 Januari 2023 12:55
<p>Jawaban yang benar adalah 50 Ω.</p><p> </p><p>Diketahui:<br>R = 40 Ω</p><p>XL = 90 Ω</p><p>XC = 60 Ω</p><p>V = 100 Volt</p><p> </p><p>Ditanyakan:<br>Z = ...?</p><p> </p><p>Pembahasan:<br>Impedansi adalah ukuran hambatan listrik pada sumber arus bolak-balik (AC).</p><p>Persamaan matematisnya yaitu:<br>Z = √(R<sup>2</sup> + (XL - XC)<sup>2</sup>)</p><p>dimana:<br>Z = impedansi (Ω)</p><p>R = hambatan (Ω)</p><p>XL = reaktansi induktif (Ω)</p><p>XC = reaktansi kapasitif (Ω)</p><p> </p><p>Maka:</p><p>Z = √(R<sup>2</sup> + (XL - XC)<sup>2</sup>)</p><p>Z = √(40<sup>2</sup> + (90 - 60)<sup>2</sup>)</p><p>Z = √(1600 + 900)</p><p>Z = √(2500)</p><p>Z = 50 Ω</p><p> </p><p>Jadi, besar impedansi rangkaian adalah 50 Ω.</p>
Jawaban yang benar adalah 50 Ω.
Diketahui:
R = 40 Ω
XL = 90 Ω
XC = 60 Ω
V = 100 Volt
Ditanyakan:
Z = ...?
Pembahasan:
Impedansi adalah ukuran hambatan listrik pada sumber arus bolak-balik (AC).
Persamaan matematisnya yaitu:
Z = √(R2 + (XL - XC)2)
dimana:
Z = impedansi (Ω)
R = hambatan (Ω)
XL = reaktansi induktif (Ω)
XC = reaktansi kapasitif (Ω)
Maka:
Z = √(R2 + (XL - XC)2)
Z = √(402 + (90 - 60)2)
Z = √(1600 + 900)
Z = √(2500)
Z = 50 Ω
Jadi, besar impedansi rangkaian adalah 50 Ω.
