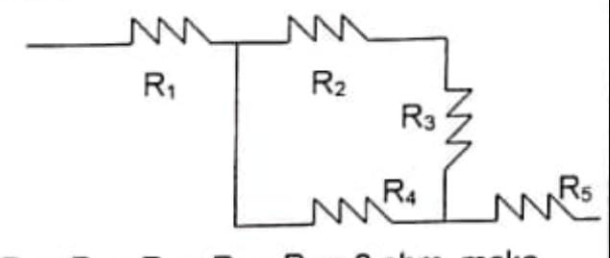

R1 = R2 = R3 = R4 = R5 = 2 ohm, maka hambatan penggantinya A. 4 2/3 ohm B. 4 3/4 ohm C. 5 1/3 ohm D. 7 ohm E. 10 ohm

Hai, Mila P. Jawabannya adalah 5(1/3) Ω Konsep menentukan hambatan pengganti pada rangkaian berikut adalah : 1) Rangkaian seri Rs = R1 + R2 + ... 2) Rangkaian paralel 1/Rp = 1/R1 + 1/R2 + ... Diketahui : R1 = R2 = R3 = R4 = R5 = 2 Ω Ditanya : Hambatan pengganti..? Pembahasan : a) R2 dan R3 dirangkai seri dan diganti oleh sebuah hambatan pengganti RS Rs = R2 + R3 Rs = 2 + 2 Rs = 4 Ω b) Rs dan R4 dirangkai paralel dan digantikan oleh sebuah hambatan pengganti Rp 1/Rp = 1/Rs + 1/R4 1/Rp = 1/4 + 1/2 1/Rp = 1/4 + 2/4 1/Rp = 3/4 Rp = 4/3 Ω c) R1, Rp, dan R5 dirangkai seri dan digantikan oleh sebuah hambatan pengganti yaitu R total. R total = R1 + Rp + R5 R total = 2 + 4/3 + 2 R total = 6/3 + 4/3 + 6/3 R total = 16/3 R total = 5(1/3) Ω Jadi, hambatan total pasa rangkaian tersebut adalah 5(1/3) Ω Terima kasih telah bertanya di Roboguru
