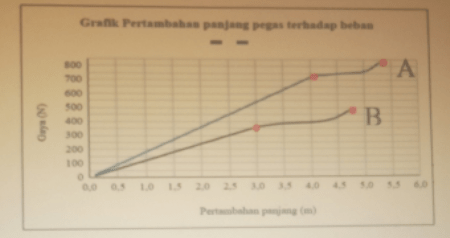

pernyataan yang tepat mengenai grafik sesuai dengan hukum hooke adalah perhatikan gambar grafik berikut! 1. konstanta pegas A lebih besar dibanding konstanta pegas B 2. pegas B memiliki titik batas elastisitas beban lebih besar dibanding pegas A 3. pegas A dan pegas B bersifat elastis pada beban 300 N 4. titik kritis pegas A lebih kecil dibanding pegas B a. 1 dan 2 b. 1 dan 3 c. 2 dan 3 d. 2 dan 4

Jawaban yang tepat ialah (B) 1 dan 3. Diketahui, Data seperti pada grafik Ditanya, pernyataan yang sesuai ? Jawab, Gaya pegas adalah gaya yang lahir dari elastisitas suatu benda. Di mana benda padat mencoba untuk mempertahankan posisinya. Misalnya, ketika kita menarik karet gelang hingga memanjang. Gaya pegas akibat elastisitas akan membuat karet kembali ke bentuk semulanya. Gaya pegas diatur dalam persamaan, F = - k Δx Dimana, F = gaya pegas (N) k = konstanta pegas (N/m) Δx = pertambaan panjang (m) Tentukan konstanta pegas A dan B, Fa = - ka xa 700 = - ka (0,04) ka = 17.500 N/m Fb = - kb xb 300 = - kb (0,03) kb = 10.000 N/m Nampak bahwa konstanta pegas A lebih besar dari B (pernyataan 1 benar). Batas elastisitas merupakan gaya maksimum yang dapat diberikan pada benda sebelum benda berubah bentuk secara tetap dan panjang benda tidak dapat kembali seperti semula (menjadi plastis ataupun hancur). Pada grafik hubunga Gaya-Pertambahan panjang, batas elastisitas dapat dilihat dari hilangnya linieritas kurva. Karena pegas A memiliki linieritas kurva pada pertambahan 4 cm, sedangkan pegas B linieritas kurva pada pertambahan 3,5 cm, maka dapat disimpulkan pegas A memiliki batas elastisitas lebih tinggi dari pegas B (pernyataan 2 salah). Elastis bermakna ia dapat kembali ke bentuk semula. Menurut Robert Hooke benda yang bersifat elastis suatu saat juga akan bersifat plastis, jika benda plastis terus menerus diberi gaya luar yang besar maka benda akan putus. Pada gaya 300 N kedua kurva masih menunjukkan linieritas, sehingga pada gaya 300 N pegas A dan B masih bersifat elastis (pernyataan 3 benar). Titik kritis ditandai dengan terdeformasi/rusaknya pegas sehingga tidak dapat kembali lagi. Pada pegas A titik kritis terjadi pada pertambahan panjang 5,5 cm, sedangkan pegas B pada 3,75 cm. Sehingga titik kritis pegas A lebih besar dari pegas B (pernyataan 4 salah) Jadi, pernyataan yang tepat ialah 1 dan 3 (B).
