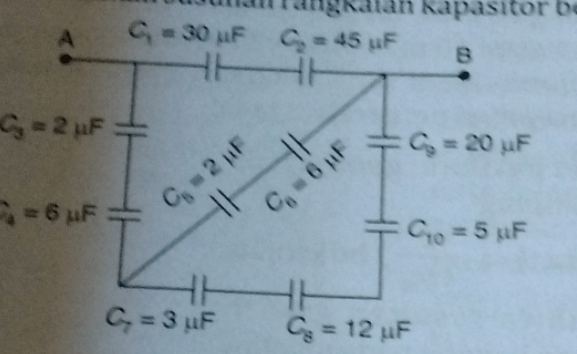

Perhatikan susunan rangkaian kapasitor berikut! Besar kapasitor pengganti antara A dan B adalah a. 17,0 μF b. 17,5 μF c. 18,0 μF d. 18,5 μF e. 19,0 μF

Jawaban: E. 19 uF Pembahasan: Wah untuk soal rangkaian ini kmu cukup membedakan 2 jenis rangkaian yaitu seri dan paralel Untuk rangkaian seri ---> 1/Cs = 1/C1 + 1/C2 Untuk rangkaian paralel ---> Cp = C1 + C2 Pertama pertama slsaikan dulu semua yg tersusun secara seri 1/Cs1 = 1/C1 + 1/C2 = 1/30 + 1/45 = (3 + 2)/90 Cs1 = 90/5 = 18 uF 1/Cs2 = 1/C3 + 1/C4 = 1/2 + 1/6 = (3 + 1)/6 Cs2 = 6/4 = 1,5 uF 1/Cs3 = 1/C5 + 1/C6 = 1/2 + 1/6 = (3 + 1)/6 Cs3 = 6/4 = 1,5 uF 1/Cs4 = 1/C7 + 1/C8 + 1/C9 + 1/C10 = 1/3 + 1/12 + 1/20 + 1/5 = (20 + 5 + 3 + 12)/60 Cs4 = 60/40 = 1,5 uF Kemudian paralelkan antara Cs3 dan Cs4 Cp = Cs3 + Cs4 = 1,5 + 1,5 = 3 uF Lalu serikan dgn Cs2 1/Cs5 = 1/Cp + 1/Cs2 = 1/3 + 1/1,5 = (1 + 2)/3 Cs5 = 3/3 = 1 uF Setelah itu paralelkan Cs1 dan Cs5 Ctot = Cs1 + Cs5 = 18 + 1 = 19 uF Jadi jawaban nya adalah C. 19 uF
