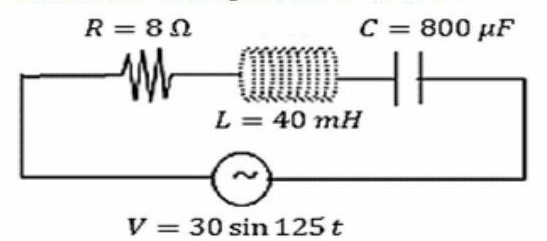

Perhatikan skema rangkaian RLC berikut! Berdasarkan data tersebut, tentukan sifat rangkaiannya!

Hai, Dik Nozomi. Kakak bantu jawab ya :) Jawabannya adalah kapasitif. Ada 3 kemungkinan sifat rangkaian yang dapat terjadi pada rangkaian seri RLC, yaitu : 1) Rangkaian bersifat induktif, jika reaktansi induktif lebih besar daripada reaktansi kapasitif (XL > XC). 2) Rangkaian bersifat kapasitif, jika reaktansi kapasitif lebih besar daripada reaktansi induktif (XC > XL). 3) Rangkaian bersifat resistif, jika reaktansi induktif sama dengan reaktansi kapasitif (XL = XC). Reaktansi induktif adalah hambatan yang timbul pada induktor yang dilalui arus bolak-balik. Untuk induktor dengan induktansi L yang dilalui oleh arus AC, reaktansi induktif XL dinyatakan oleh : XL = ω L dengan : XL = reaktansi induktif (Ω) ω = frekuensi sudut (rad/s) L = induktansi induktor (H) Reaktansi kapasitif merupakan hambatan yang timbul pada kapasitor yang dilalui arus bolak-balik. Hubungan reaktansi kapasitif dengan frekuensi anguler dinyatakan oleh : XC = 1/(ω.C) dengan : XC = reaktansi kapasitif (Ω) C = kapasitas kapasitor (F) ω = frekuensi sudut (rad/s) Tegangan sinusoidal pada listrik arus bolak-balik atau AC memenuhi persamaan berikut : V = Vm. sin ωt dengan V = tegangan listrik (V) Vm = tegangan maksimum (V) ω = kecepatan sudut (rad/s) t = selang waktu (s) Diketahui : R = 8 Ω L = 40 mH = 40/1.000 H = 0,04 H C = 800 μF = 800 x 10^(-6) F = 8 x 10^(-4) F V = 30 sin 125t Ditanya : sifat rangkaian Pembahasan : Berdasarkan persamaan tegangan sinusoidal yang diberikan : V = Vm sin ωt → V = 30 sin 125t maka : Vm = 30 V ω = 125 rad/s Hitung reaktansi induktif dan reaktansi kapasitif masing-masing : XL = ωL XL = 125 x 0,04 XL = 5 Ω XC = 1/(ωC) XC = 1/(125 x 8 x 10^(-4)) XC = 10 Ω XC > XL, rangkaian bersifat kapasitif Jadi sifat rangkaiannya adalah kapasitif. Terima kasih telah bertanya di Roboguru.
