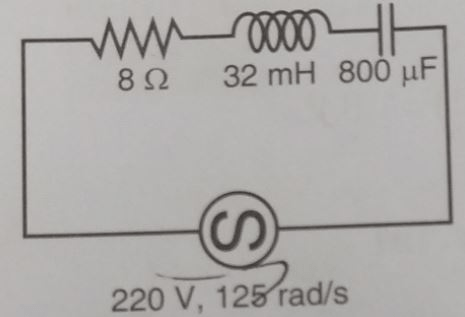

Perhatikan rangkaian RLC berikut! Impedansi dari rangkaian listrik tersebut sebesar....

Hai, Dik Setiawan. Jawabannya adalah 10 Ω. Pada rangkaian seri R, L dan C untuk rangkaian arus bolak-balik, yang berfungsi menghambat arus AC adalah reaktansi X, yang berturut-turut untuk resistor R, induktor L dan kapasitor C, bernilai : Untuk induktor dengan induktansi L, reaktansi induktif XL dinyatakan oleh : XL = ω.L dengan : XL = reaktansi induktif (Ω) ω = frekuensi sudut (rad/s) L = induktansi induktor (H) Untuk kapasitor, reaktansi kapasitif dinyatakan oleh : XC = 1/(ω.C) dengan : XC = reaktansi kapasitif (Ω) C = kapasitas kapasitor (F) Impedansi Rangkaian dihitung dengan : Z = √(R² + (XL - XC)²) dengan : Z = impedansi (Ω) Diketahui : R = 8 Ω L = 32 mH = 32 x 10^(-3) H C = 800 μF = 800 x 10^(-6) F = 8 x 10^(-4) F ω = 125 rad/s Ditanya : Z Pembahasan : Hitung reaktansi XL : XL = ω.L XL = 125 x 32 x 10^(-3) XL = 4 Ω Hitung reaktansi XC : XC = 1/(ω.C) XC = 1/(125 x 8 x 10^(-4)) XC = 10 Ω Impedansi rangkaian dihitung dengan : Z = √(R² + (XL - XC)²) Z = √(8² + (4 - 10)²) Z = √(64 + 36) Z = √100 Z = 10 Ω Jadi impedansi dari rangkaian listrik tersebut sebesar 10 Ω Terima kasih telah bertanya di Roboguru
