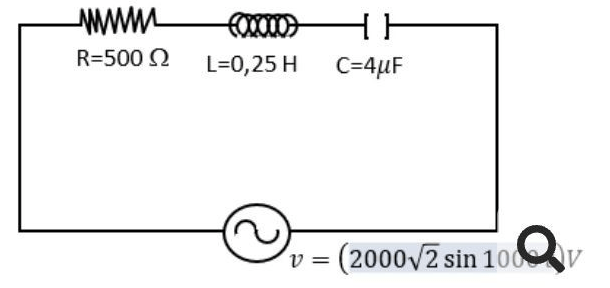

Perhatikan rangkaian RLC berikut! Daya disipasi pada rangkaian di atas sebesar .....

Jawaban yang tepat ialah daya disipasi pada rangkaian tersebut sebesar 8000 Watt. Diketahui, R = 500 ohm L = 0,25 H C = 4 x 10^-6 C ω = 1000 rad/s Ditanya, daya disipasi pada rangkaian ? Jawab, Daya didefinisikan sebagai banyaknya energi listrik yang dikeluarkan tiap satuan waktu, P = E/t P = (Ieff)^2 R Dimana, P = daya listrik (J/s) E = energi listrik (J) t = lama waktu (s) Ieff = arus efektif (A) Impedansi merupakan hambatan efektif dari suatu rangkaian listrik terhadap arus bolak-balik, yang timbul dari efek gabungan antara hambatan resistif, induktansi dan reaktansi. Impedansi rangkaian RLC ialah, Z^2 = R^2 + (XL - XC)^2 Dimana, Z = impedansi (ohm) R = hambatan resisitf (ohm) XL = reaktansi induktif (ohm) XC = reaktansi kapasitif (ohm) Tentukan reaktansi kapasitif dan induktifnya, yakni XC = 1/ωC XL = ω L Pada raktansi kapasitif diperoleh, XC = 1/(1000)(4 x 10^-6) XC = 1/4 x 10^-3 XC = 250 ohm Pada reaktansi induktif, XL = (1000)(0,25) XL = 250 ohm Sehingga impedansinya menjadi, Z^2 = (500)^2 + (250 - 250)^2 Z^2 = 250.000 Z = 500 ohm Tentukan arus effektif pada rangkaian, Ieff = Im/√2 Ieff = Vm/Z√2 Ieff = (2000√2) / (500√2) Ieff = 4 A Sehingga, daya disipasinya ialah P = (Ieff)^2 R P = (4)^2 (500) P = (16) (500) P = 8000 Watt Jadi, daya disipasi pada rangkaian tersebut sebesar 8000 Watt.
