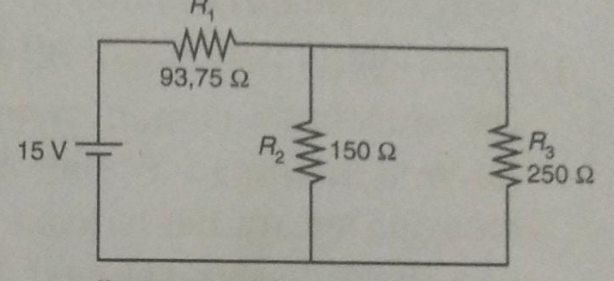

Perhatikan rangkaian listrik pada gambar di samping! Arus listrik yang mengalir pada hambatan R1, R2, dan R3 beturut-turut adalah .... a. 80 mA, 50 mA, dan 30 mA b. 50 mA, 20 mA, dan 30 mA c. 80 mA, 60 mA, dan 20 mA d. 50 mA, 30 mA, dan 20 mA

Hallo Anse M, kakak bantu jawab ya. Jawaban untuk soal tersebut adalah A (80 mA, 50 mA, dan 30 mA) Diketahui : V = 15 volt R1 = 93, 75 Ohm R2 = 150 Ohm R3 = 250 Ohm Ditanya : I1, I2 dan I3 Jawab : Rangkaian diatas merupakan rangkaian campuran, R2 dan R3 adalah rangkaian parallel. Untuk mencari kuat arus, kita harus menghitung terlebih dahulu hambatan pengganti (Rt). Rt = R1 + Rp 1/ Rp = 1/R2 + 1/R3 = 1/150 + 1/250 (samakan penyebut, yaitu 750) = (5 + 3) / 750 1/Rp = 8 / 750 Rp = 750 / 8 Rp = 93,75 Ohm Hambatan pengganti : Rt = 93,75 + 93,75 = 187,5 Ohm. Kuat arus yang mengalir pada R1, dapat dihitung menggunakan rumus : V = I1 x Rt 15 = I1 x 187,5 I1 = 15 / 187,5 = 0,08 A = 80 mA Untuk mencari I2 dan I3, kita gunakan perbandingan : I2 : I3 = 1/R2 : 1/R3 = 1/150 : 1/250 (dikali dengan 750) = 5 : 3 I2 = (5/8) x 80 = 50 mA I3 = (3/8) x 80 = 30 mA Jadi kuat arus I1 = 80 mA, I2 = 50 mA dan I3 = 30 mA. Oleh karena itu, jawaban yang benar adalah A
