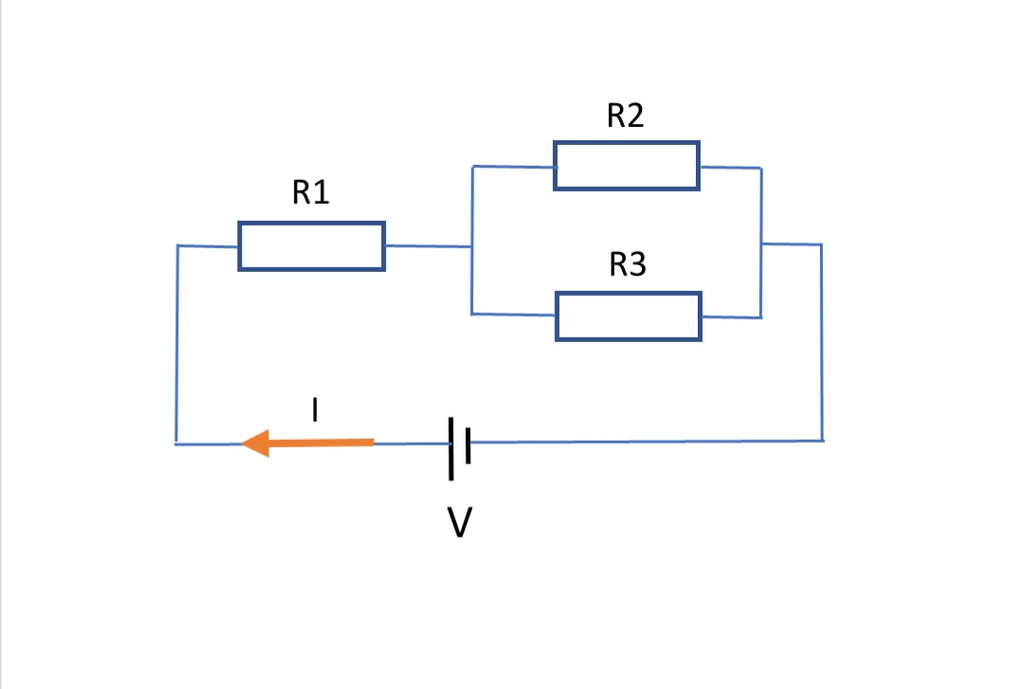

Perhatikan rangkaian listrik dinamis resistor berikut! Besar arus pada resistor 20 ohm sebesar... a. 2 A b. 1 A c. 20 A d. 12 A e. 0,4 A

Hai, Dik Nozomi. Kakak bantu jawab ya :) Jawabannya adalah e. 0,4 A. Prinsip dalam susunan seri hambatan listrik adalah : » Hambatan pengganti sama dengan jumlah dari tiap hambatan listriknya. Rs = R1 + R2 + R3 + ... dengan : Rs = hambatan pengganti seri (Ω) » Kuat arus yang melalui tiap hambatan adalah sama dengan kuat arus yang melalui hambatan penggantinya. I1 = I2 = I3 = ... = I Prinsip dalam susunan paralel hambatan listrik adalah : » Kebalikan Hambatan penggantinya sama dengan jumlah dari kebalikan tiap-tiap hambatan. 1/Rp = 1/R1 + 1/R2 + 1/R3 +... » Tegangan pada ujung-ujung tiap hambatan adalah sama dengan tegangan hambatan penggantinya. V1 = V2 = V3 = ... = V » Berdasarkan hukum Ohm, kuat arus listrik dirumuskan oleh : I = V/R dengan : I = kuat arus listrik (A) V = tegangan listrik (V) Diketahui : R1 = 20 Ω R2 = 15 Ω R3 = 30 Ω V = 12 V Ditanya : I pada Hambatan 20 Ω = ...? Pembahasan : Hambatan R2 dan R3 dirangkai paralel dan digantikan oleh sebuah hambatan pengganti paralel yaitu Rp 1/Rp = 1/R2 + 1/R3 1/Rp = 1/15 + 1/30 1/Rp = 2/30 + 1/30 1/Rp = 3/30 Rp = 30/3 Rp = 10 Ω Hambatan R1 dan Rp dirangkai seri dan digantikan oleh sebuah hambatan pengganti seri yaitu Rs. Rs = R1 + Rp Rs = 20 + 10 Rs = 30 Ω Kuat arus yang melalui resistor R1 dapat dihitung dengan : I = V/Rs I = 12/30 I = 0,4 A Jadi kuat arus yang melalui resistor 20 Ω adalah 0,4 A. Oleh karena itu jawaban yang benar adalah e. Terima kasih telah bertanya di Roboguru.
