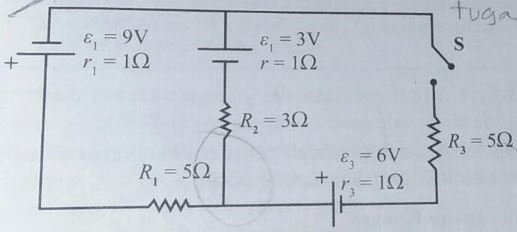

Perhatikan rangkaian listrik berikut. Bila saklar S ditutup selama 40 menit, hitunglah energi yang timbul pada R3.

<p>Jawaban : 1/7 A</p><p>&nbsp;</p><p>Diketahui :</p><p>R1 = 5 ohm</p><p>R2 = 3 ohm</p><p>R3 = 5 ohm</p><p>r1 = r2 = = r3 1 ohm</p><p>E1 = 9 V</p><p>E2 = 3 V</p><p>R3 = 6 V</p><p>&nbsp;</p><p>Ditanya :</p><p>W3 ?</p><p>&nbsp;</p><p>Pembahasan :</p><p>Bunyi Hukum II Kirchof adalah: Jumlah aljabar beda potensial (tegangan) pada suatu rangkaian tertutup adalah sama dengan nol.</p><p>&nbsp;</p><p>ΣE + ΣIR = 0</p><p>&nbsp;</p><p>dengan&nbsp;</p><p>E = ggl (volt)</p><p>I = kuat arus listrik (A)</p><p>R = hambatan (ohm)</p><p>&nbsp;</p><p>1. Menghitung I di hambatan 3 ohm</p><p>Asumsi arah loop searah jarum jam</p><p>Loop 1</p><p>ΣE + ΣIR = 0</p><p>E1 + E2 + I1 x (R1 + R2 + r1 + r2) - &nbsp;I2 x (R2 + r2) = 0</p><p>9 + 3 + I1 x (5 + 3 + 1 + 1) - I2 x (3 + 1) = 0</p><p>10 I1 - 4 I2 = - 12 ..... (1)</p><p>&nbsp;</p><p>Loop 2</p><p>ΣE + ΣIR = 0</p><p>-E2 - E3 + I2 x (R3 + R2 + r3 + r2) - &nbsp;I1 x (R2 + r2) = 0</p><p>-3 - 6 + I2 x (5 + 3 + 1 + 1) - I1 x (3 + 1) = 0</p><p>10 I2 - 4 I1 = 9 &nbsp;..... (2)</p><p>&nbsp;</p><p>Eleminasi I1</p><p>10 I1 - 4 I2 = - 12 ---&gt; 20 I1 - 8 I2 = - 24</p><p>- 4 I1 + 10 I2 = 9 ----&gt; - 20 I1 + 50 I2 = 18</p><p>------------------------ &nbsp; &nbsp;------------------------- +</p><p>- 42 I2 = -6</p><p>I2 = 1/7 A</p><p>&nbsp;</p><p>Dengan demikian, kuat arus listrik sebesar 1/7 A.</p>
