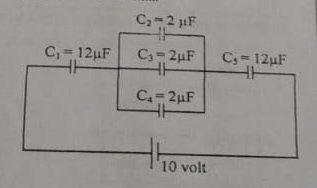

Perhatikan rangkaian kapasitor berikut! Muatan yang tersimpan pada kapasitor C5 adalah.... A. 60 μC Β. 30 μC C. 72μC D. 15 μC E. 10 μC

Halo Anse... Jawaban soal ini adalah B. 30μC Kapasitor adalah sebuah benda yang dapat menyimpan muatan listrik. kapasitansi suatu kapasitor, yakni jumlah muatan listrik yang tersimpan. Untuk bentuk paling umum yaitu keping sejajar, persamaan kapasitansi dinotasikan dengan: C =Q/V Dimana: C = kapasitansi (F, Farad) Q = muatan listrik (Coulomb) V = beda potensial (Volt) Dua kapasitor atau lebih dapat disusun secara seri maupun paralel dalam satu rangkaian listrik. Rangkaian seri memiliki sifat-sifat yang berbeda dengan rangkaian paralel. Berikut diberikan tabel sifat-sifatnya pada rangkaian seri dan paralel. Rangkain seri: Q1 =Q2 = Q seri 1/C seri = 1/C1 + 1/C2 Rangkaian Paralel: V1=V2 = Vparalel Cpar = C1 +C2 Diketahui: C1 = 12μF C2 = 2 μF C3 = 2 μF C4 = 2 μF C5 = 12 μF V = 10 volt Ditanya : Tentukan besar muatan pada C5 adalah? Jawab: Menentukan C total pada rangkaian kapasitor. kapasitor C2, C3, C4 dirangkai paralel maka: Cpar = C2 +C3 + C4 Cpar = 2 +2 +2 Cpar = 6 μF Sedangkan kapasito C1, C5 dan Cpar dirangkai seri maka 1/C tot= 1/C1 + 1/C5 +1/Cpar 1/ Ctot = 1/12+ 1/12+ 1/6 1/Ctot = (1+1+2) /12 Ctot = 12/4 Ctot = 3 μF Menentukan nilai Q5 , karena C1, C5 dan Cpar dirangkai seri nilai Q sama sehingga Qtot = Q1 = Q2 = Qpar Qtot = Ctot . V Qtot = 3. 10 Qtot = 30 μC Qtot = Q5 = 30 μC Maka nilai muatan pada C5 adalah 30μC. Jawaban yang benar adalah B
