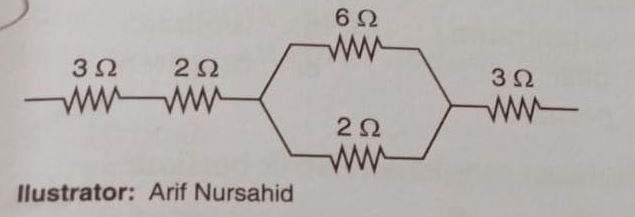

perhatikan rangkaian hambatan berikut selajutnya, rangkaian tersebut dihubungkan dengan tegangan 19 V. arus yang mengalir pada hambatan 6 ohm sebesar.. A. 0,5 A B. 1 A C. 1,5 A D. 2,0 A E. 2,5 A

Jawaban yang benar adalah A. 0,5 A. Kuat arus listrik yang melalui suatu konduktor adalah berbanding lurus dengan beda potensial antara ujung-ujung konduktor, asalkan suhu konduktor tetap, secara matematis persamaannya ditulis : I = V/R dengan : I = kuat arus listrik (A) V = tegangan listrik (V) R = hambatan listrik (Ω) Prinsip dalam susunan seri hambatan listrik adalah : » Hambatan pengganti sama dengan jumlah dari tiap hambatan listriknya. Rs = R1 + R2 + R3 + ... dengan : Rs = hambatan pengganti seri (Ω) R1, R2, R3 = hambatan listrik (Ω) Prinsip dalam susunan paralel hambatan listrik adalah : » Kebalikan Hambatan penggantinya sama dengan jumlah dari kebalikan tiap-tiap hambatan. 1/Rp = 1/R1 + 1/R2 + 1/R3 +... dengan : Rp = hambatan pengganti paralel (Ω) » Tegangan pada ujung-ujung tiap hambatan adalah sama dengan tegangan hambatan penggantinya. V1 = V2 = V3 = ... = V Diketahui : R1 = 3 Ω R2 = 2 Ω R3 = 6 Ω R4 =2 Ω R5 = 3 Ω V = 19 V Ditanya : I3 = ....? Pembahasan : Hambatan R3 dan R4 disusun paralel : 1/Rp = 1/R3 + 1/R4 1/Rp = 1/6 + 1/2 1/Rp = 1/6 + 3/6 1/Rp = 4/6 Rp = 1,5 Ω Hambatan R1, R2, Rp dan R5 disusun seri : Rs = R1 + R2 + Rp + R5 Rs = 3 + 2 + 1,5 + 3 Rs = 9,5 Ω Hitung kuat arus total : I = V/Rs I = 19/9,5 I = 2 A Kuat arus pada hambatan R3 dan R4 dihitung menggunakan prinsip pembagi arus : I3 : I4 = V/R3 : V/R4 I3 : I4 = 1/6 : 1/2 I3 : I4 = 1/6 : 3/6 I3 : I4 = 1 : 3 I3 = 1/(1 + 3) x I I3 = 1/4 x 2 I3 = 0,5 A Jadi kuat arus yang mengalir pada hambatan 6 Ω adalah 0,5 A. Oleh karena itu jawaban yang benar adalah A.
