Perhatikan rangkaian hambatan berikut! Nilai hamba...

Question

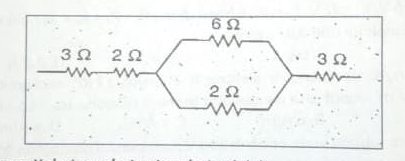

Perhatikan rangkaian hambatan berikut! Nilai hambatan pengganti dari rangkaian tersebut adalah...
 Α. 16,5 Ω
 Β. 16 Ω
 C. 10 Ω
 D. 9,6 Ω
 Ε. 9Ω

E. Ang · Accepted Answer

Hai, Nadin A. Jawabannya adalah 9,5 Ω

Konsep menentukan hambatan pengganti untuk susunan seri dan paralel adalah :
1) seri
Rs = R1 + R2 + ...
2) Paralel
1/Rp = 1/R1 + 1/R2 + ...

Diketahui :
R1 = 3 Ω
R2 = 2 Ω
R3 = 6 Ω
R4 = 2 Ω
R5 = 3 Ω

Ditanya : R pengganti

Pembahasan :
a) R3 dan R4 dirangkai paralel dan digantikan oleh sebuah hambatan pengganti yaitu Rp
1/Rp = 1/6 + 1/2
1/Rp = 1/6 + 3/6
1/Rp = 4/6
Rp = 6/4
Rp = 3/2 = 1,5 Ω
b) R1, R2, Rp dan R5 dirangkai seri dan digantikan oleh sebuah hambatan pengganti yaitu Rs
Rs = 3 + 2 + 1,5 + 3
Rs = 9,5 Ω

Jadi, hambatan pengganti untuk rangkaian tersebut adalah 9,5 Ω

Terima kasih telah bertanya di Roboguru

Tidak T · Answer

Klo jdi watt berapa

Dinda M · Answer
