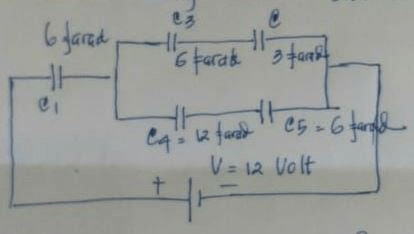

Perhatikan rangkaian di bawah ini. Tentukanlah besarnya energi yang tersimpan dalam rangkaian!

Halo Jona, kakak banyu jawab ya :) jawaban untuk pertanyaan tersebut adalah 216 Joule. Diketahui: C1= 6F C2 = 6F C3 = 3F C4 = 12F C5 = 6F V = 12 volt Ditanya: energi yang tersimpan dalam rangkaian? Jawab: Kapasitor yang dihubungkan dengan sumber tegangan akan menyimpan energi listrik yang disebut energi dalam kapasitor. persamaan energi dalam kapasitor sebagai berikut. W = 1/2 CV^2 untuk mencari energi dalam hitung kapasitas kapasitor total terlebih dahulu. Berikut ini rumus menghitung kapasitor total pada rangkaian kapasitor seri : 1/Ctotal = 1/C1+1/C2+... Berikut ini rumus menghitung kapasitor total pada rangkaian kapasitor paralel : Ctotal = C1+C2+... Pada soal C2 seri dengan C3 1/C23 = 1/C2+1/C3 1/C23 = 1/6+1/3 1/C23 = 3/6 C23 = 2F C4 seri dengan C5 1/C45 = 1/C4+1/C5 1/C45 = 1/12+1/6 1/C45 = 3/12 C45 = 4F Kemudian, C23 paralel dengan C45, Cp = C23+C45 Cp = 2+4 Cp = 6F Selanjutnya, C1 seri dengan Cp, maka: 1/Ctotal = 1/C1+1/Cp 1/Ctotal = 1/6+1/6 1/Ctotal = 2/6 Ctotal = 3F Besarnya energi pada kapasitor setelah semuanya digabungkan adalah: W = 1/2 CV^2 W = 1/2 (3) (12)^2 W = 1/2 (3) (144) W = 216 J Jadi, energi yang tersimpan dalam rangkaian adalah 216 Joule.
