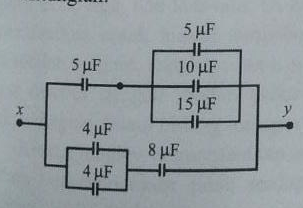

Perhatikan rangkaian di bawah ini. Hitunglah kapasitas pengganti antara titik x dan titik y!

Halo Gracias, jawaban yang benar dari pertanyaan di atas adalah 2,07 μF. Untuk menghitung kapasitas pengganti seri: 1/Cs = 1/C1 + 1/C2 + ... + 1/Cn Untuk menghitung kapasitas pengganti paralel: Cp = C1 + C2 + ... + Cn Diketahui: C1 = 5 μF C2 = 5 μF C3 = 10 μF C4 = 15 μF C5 = 4 μF C6 = 4 μF C7 = 8 μF Ditanyakan: Ctot = ...? Pembahasan: 1. Menghitung kapasitas paralel C2, C3, dan C4 (Cp1). Cp1 = 5 + 10 + 15 Cp1 = 30 μF 2. Menghitung kapasitas seri C1 dan Cp1 (Cs1). 1/Cs1 = 1/C1 + 1/Cp1 1/Cs1 = 1/5 + 1/30 1/Cs1 = 6/30 + 1/30 1/Cs1 = 7/30 Cs1 = 30/7 μF 3. Menghitung kapasitas paralel C5 dan C6 (Cp2). Cp2 = 4 + 4 Cp2 = 8 μF 4. Menghitung kapasitas seri Cp2 dan C7 (Cs2). 1/Cs2 = 1/Cp2 + 1/C7 1/Cs2 = 1/8 + 1/8 1/Cs2 = 2/8 Cs2 = 8/2 Cs2 = 4 μF 5. Menghitung kapasitas pengganti total secara seri. 1/Ctot = 1/Cs1 + 1/Cs2 1/Ctot = 7/30 + 1/4 1/Ctot = 14/60 + 15/60 1/Ctot = 29/60 Ctot = 60/29 Ctot = 2,07 μF Jadi, kapasitas pengganti antara titik x dan titik y adalah 2,07 μF.
