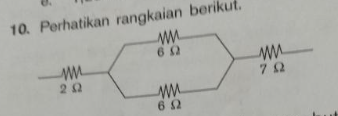

Perhatikan rangkaian berikut. Resistor pengganti rangkaian tersebut adalah .... a. 16 Ω b. 12 Ω c. 10 Ω d. 8 Ω e. 4 Ω

<p>Jawaban yang benar adalah b. 12 Ω.</p><p>&nbsp;</p><p>Diketahui:&nbsp;</p><p>R1 = 2 Ω</p><p>R2 = 6 Ω</p><p>R3 = 6 Ω</p><p>R4 = 7 Ω</p><p>&nbsp;</p><p>Ditanya: R...?</p><p>&nbsp;</p><p>Penyelesaian:</p><p>Soal ini dapat diselesaikan dengan konsep rangkaian hambatan listrik seri dan paralel , dimana persamaannya adalah:</p><p>Rangkaian seri</p><p>Rs = R1 + R2 + R3 + ...</p><p>I1 = I2 = I3 = ... = I</p><p>V = V1 + V2 + V3+ .......</p><p>dengan</p><p>Rs = hambatan pengganti seri (Ω)&nbsp;</p><p>R1, R2, R3 = hambatan listrik (Ω)</p><p>I = arus total (A)</p><p>I1, I2, I3 = arus pada masing-masing hambatan (A)</p><p>V = tegangan total&nbsp;</p><p>V1, V2, V3 = tegangan pada masing-masing hambatan (volt)</p><p>Rangkaian paralel</p><p>1/Rp = 1/R1 + 1/R2 + 1/R3 + ...</p><p>V1 = V2 = V3 = ... = V</p><p>I = I1 + I2 + I3+ .......</p><p>dengan</p><p>Rp = hambatan pengganti paralel(Ω)&nbsp;</p><p>R1, R2, R3 = hambatan listrik (Ω)</p><p>I = arus total (A)</p><p>I1, I2, I3 = arus pada masing-masing hambatan (A)</p><p>V = tegangan total&nbsp;</p><p>V1, V2, V3 = tegangan pada masing-masing hambatan (volt)</p><p>&nbsp;</p><p>1/Rp = 1/R2 + 1/R3</p><p>1/Rp = 1/6 + 1/6</p><p>1/Rp = 2/6</p><p>Rp = 3 Ω</p><p>&nbsp;</p><p>R = R1 + Rp + R4</p><p>R = 2 + 3 + 7</p><p>R = 12 Ω</p><p>&nbsp;</p><p>Jadi jawaban yang tepat adalah b. 12 Ω.</p>
