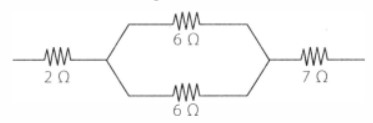

Perhatikan rangkaian berikut. Resistor pengganti rangkaian tersebut adalah .... a. 16 Ω b. 12 Ω c. 10 Ω d. 8 Ω e. 4 Ω

Halo Angga, jawaban untuk soal di atas adalah b. 12 Ω Ingat kembali: Rangkaian paralel adalah rangkaian listrik yang hambatannya disusun secara bertingkat/bercabang. 1/Rp = 1/R1 + 1/R2 + ... Rangkaian seri merupakan rangkaian listrik yang hambatannya disusun secara bersebelahan. Rs = R1 + R2 + ... dimana: Rp = hambatan pengganti rangkaian paralel (Ω) Rs = hambatan pengganti rangkaian seri (Ω) R1, R2 = hambatan (Ω) Diketahui: Misal: R1 = 2 Ω R2 = 6 Ω R3 = 6 Ω R4 = 7 Ω Ditanya: Resistor pengganti = ..... Jawab: R2 dan R3 merupakan rangkaian paralel sehingga: 1/Rp = 1/R1 + 1/R2 1/Rp = 1/6 + 1/6 1/Rp = 2/6 Rp = 6/2 Rp = 3 Ω R1, Rp, dan R4 merupakan rangkaian seri sehingga: Rs = R1 + Rp + R4 Rs = 2 + 3 + 7 Rs = 12 Ω Jadi, resistor pengganti rangkaian tersebut adalah 12 Ω Oleh karena itu, jawaban yang benar adalah b Semoga membantu ya
