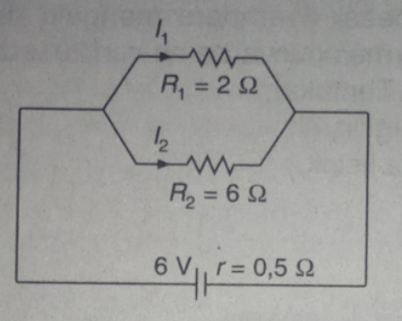

Perhatikan rangkaian berikut! Kalor yang timbul pada hambatan R dalam waktu 10 menit sebesar ... kalor. a. 506 b. 482 c. 418 d. 315 e. 228

Jawaban: B. 482 Pembahasan: Besar kalor pada hambatan dapat dihitung menggunakan rumus energi listrik W = I².R.t Keterangan W = energi listrik (J) I = kuat arus (A) R = hambatan (ohm) t = waktu (s) Dik: R1 = 2 ohm R2 = 6 ohm r = 0,5 ohm V = 6 V t = 600 s Pertama hitung dulu hambatan total nya 1/Rp = 1/R1 + 1/R2 = 1/2 + 1/6 = (3 + 1)/6 = 4/6 Rp = 6/4 = 1,5 ohm Rtot = Rp + r = 1,5 + 0,5 = 2 ohm Kemudian hitung kuat arus nya I = V/Rtot = 6/2 = 3 A Untuk arus pada R1 dan R2 I1 = (R2/(R1 + R2)) I = (6/8)(3) = 2,25 A I2 = (R1/(R1 + R2)) I = (2/8)(3) = 0,75 A Maka besar energi listrik atau kalor nya adalah Untuk hambatan total W = I².Rtot.t = (3)²(2)(600) = 10800 J = 10800 x 0,24 = 2592 kalori Untuk R1 W = I1² R1 t = (2,25)²(2)(600) = 6075 J = 6075 x 0,24 = 1458 kalori Untuk R2 W = I2² R2 t = (0,75)²(6)(600) = 2025 J = 2025 x 0,24 = 486 kalori Jadi jawaban nya adalah B
