Pertanyaan

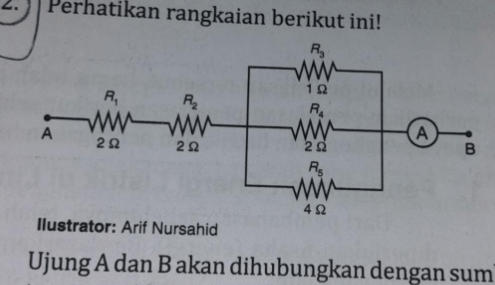

Perhatikan rangkaian berikut ini! Ujung A dan B akan dihubungkan dengan sumber tegangan 12 V. Jika R4 dihilangkan, amperemeter akan mengalami penurunan arus sebesar 0,03 A. Benarkah pernyataan tersebut? Jelaskan!

alt

1

1

Jawaban terverifikasi

Iklan

Iklan

D. Dian

Mahasiswa/Alumni Universitas Negeri Malang

05 Mei 2023 08:54

Jawaban terverifikasi

<p>Jawaban yang benar adalah jika R4 dihilangkan, maka amperemeter akan mengalami penurunan arus sebesar 0,125 A, sehingga pernyataan tersebut salah.</p><p>&nbsp;</p><p>Diketahui:<br>V = 12 V<br>R1 = 2 Ω</p><p>R2 = 2 Ω</p><p>R3 = 1 Ω</p><p>R4 = 2 Ω</p><p>R5 = 4 Ω</p><p>&nbsp;</p><p>Ditanyakan:<br>Benarkah pernyataan di atas? jelaskan!<br>&nbsp;</p><p>Pembahasan:<br>Rangkaian listrik merupakan hubungan antara komponen listrik yang dialiri oleh arus listrik dalam kondisi rangkaian tertutup. Rangkaian listrik terdiri atas rangkaian seri, paralel dan campuran (seri dan paralel).</p><p>&nbsp;</p><p>Pada gambar soal di atas, apabila hambatan R4 dihilangkan apakah arus listriknya akan mengalami penurunan sebanyak 0,3 A? mari kita buktikan!</p><p>&nbsp;</p><p>1. Menghitung Hambatan Total</p><p>Paralel</p><p>1/Rp = 1/R3 + 1/R4 + &nbsp;1/R5</p><p>1/Rp = 1/1 + 1/2 + 1/4</p><p>1/Rp = 4/4 + 2/4 + 1/4</p><p>1/Rp = 7/4</p><p>Rp = 4/7 Ω</p><p>&nbsp;</p><p>Seri</p><p>R = R1 + R2 + Rp</p><p>R = 2 + 2 + 4/7</p><p>R = 14/7 + 14/7 &nbsp;+4/7</p><p>R = 32/7 Ω</p><p>&nbsp;</p><p>2. Menghitung Arus Total yang mengalir pada rangkaian</p><p>I1 = V/R</p><p>I1 = 12/(32/7)</p><p>I1 = 21/8 A</p><p>&nbsp;</p><p>3. Menghitung Hambatan Total ketika R4 dihilangkan</p><p>Paralel</p><p>1/Rp = 1/R3 + &nbsp; 1/R5</p><p>1/Rp = 1/1 + 1/4</p><p>1/Rp = 4/4 + 1/4</p><p>1/Rp = 5/4</p><p>Rp = 4/5 Ω</p><p>&nbsp;</p><p>Seri</p><p>R = R1 + R2 + Rp</p><p>R = 2 + 2 + 4/5</p><p>R = 10/5 + 10/5 &nbsp;+4/5</p><p>R = 4,8 Ω</p><p>&nbsp;</p><p>4. Menghitung Arus Total ketika R4 dihilangkan</p><p>I2 = V/R</p><p>I2 = 12/4,8</p><p>I2 = 2,5 A</p><p>&nbsp;</p><p>5. Menghitung Penurunan Arus</p><p>ΔI = I1 - I2</p><p>ΔI = 21/8 - 2,5</p><p>ΔI = 2,625 - 2,5</p><p>ΔI = 0,125 A</p><p>&nbsp;</p><p>Jadi, pernyataan di atas salah karena seharusnya penurunan arusnya adalah sebesar 0,125 A.</p>

Jawaban yang benar adalah jika R4 dihilangkan, maka amperemeter akan mengalami penurunan arus sebesar 0,125 A, sehingga pernyataan tersebut salah.



Diketahui:
V = 12 V
R1 = 2 Ω

R2 = 2 Ω

R3 = 1 Ω

R4 = 2 Ω

R5 = 4 Ω



Ditanyakan:
Benarkah pernyataan di atas? jelaskan!


Pembahasan:
Rangkaian listrik merupakan hubungan antara komponen listrik yang dialiri oleh arus listrik dalam kondisi rangkaian tertutup. Rangkaian listrik terdiri atas rangkaian seri, paralel dan campuran (seri dan paralel).



Pada gambar soal di atas, apabila hambatan R4 dihilangkan apakah arus listriknya akan mengalami penurunan sebanyak 0,3 A? mari kita buktikan!



1. Menghitung Hambatan Total

Paralel

1/Rp = 1/R3 + 1/R4 +  1/R5

1/Rp = 1/1 + 1/2 + 1/4

1/Rp = 4/4 + 2/4 + 1/4

1/Rp = 7/4

Rp = 4/7 Ω



Seri

R = R1 + R2 + Rp

R = 2 + 2 + 4/7

R = 14/7 + 14/7  +4/7

R = 32/7 Ω



2. Menghitung Arus Total yang mengalir pada rangkaian

I1 = V/R

I1 = 12/(32/7)

I1 = 21/8 A



3. Menghitung Hambatan Total ketika R4 dihilangkan

Paralel

1/Rp = 1/R3 +   1/R5

1/Rp = 1/1 + 1/4

1/Rp = 4/4 + 1/4

1/Rp = 5/4

Rp = 4/5 Ω



Seri

R = R1 + R2 + Rp

R = 2 + 2 + 4/5

R = 10/5 + 10/5  +4/5

R = 4,8 Ω



4. Menghitung Arus Total ketika R4 dihilangkan

I2 = V/R

I2 = 12/4,8

I2 = 2,5 A



5. Menghitung Penurunan Arus

ΔI = I1 - I2

ΔI = 21/8 - 2,5

ΔI = 2,625 - 2,5

ΔI = 0,125 A



Jadi, pernyataan di atas salah karena seharusnya penurunan arusnya adalah sebesar 0,125 A.
