Perhatikan rangkaian berikut ini!.Besar energi yang terserap tiap detik pada hambatan 4 ohm adalah...

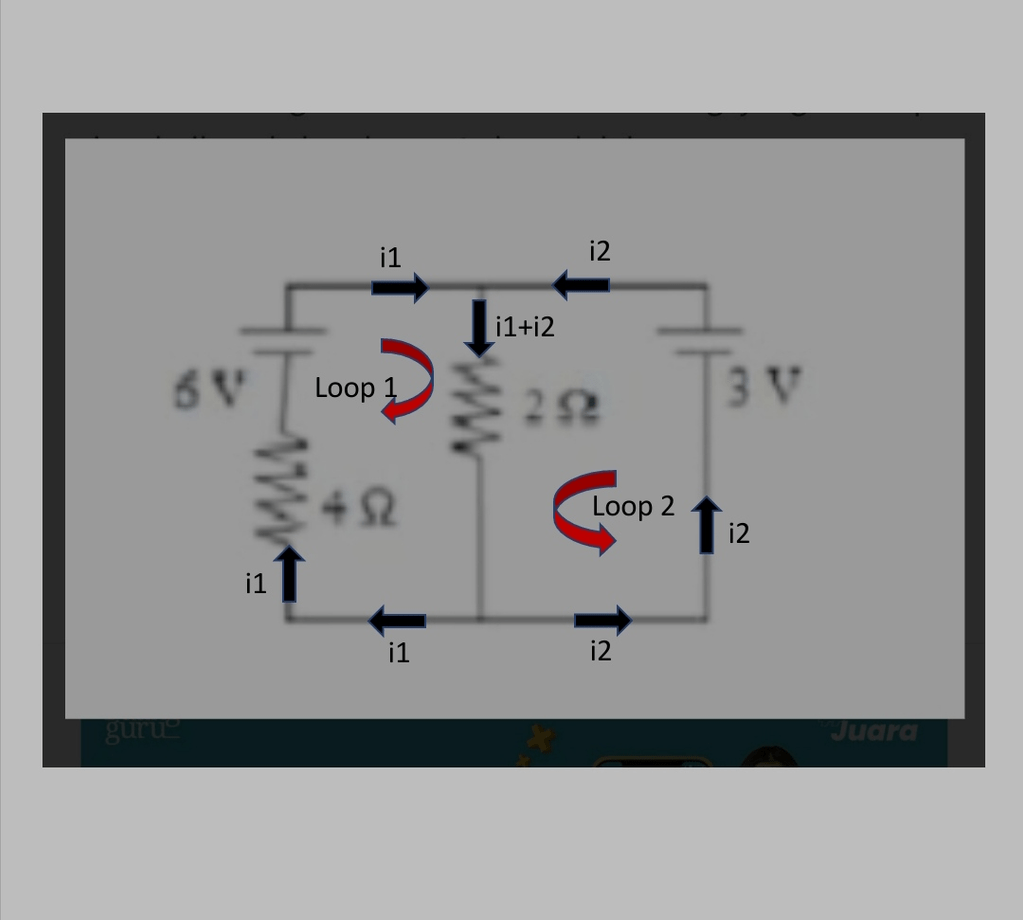

Hai, Goma M. Jawabannya adalah 1 J. Pada rangkaian listrik majemuk, sesuai dengan hukum I Kirchhoff yaitu : ∑i masuk = ∑i keluar Pada titik cabang A, kuat arus masuk ke titik A adalah i1 dan i2 dan arus yang keluar dari titik A adalah (i1 + i2) , Lihat pada gambar lampiran. Di dalam sebuah rangkaian tertutup, jumlah aljabar gaya gerak listrik ∑𝜀 dan penurunan tegangan ∑i.R sama dengan nol, secara matematis persamaannya adalah : ∑ 𝜀 + ∑i.R = 0 Aturan menentukan tanda : (i) Buat loop dengan arah tertentu pada lintasan tertutup. (ii) Bila pada cabang, arah loop sama dengan arah arus maka ∑i.R bertanda (+) sedangkan bila berlawanan arah maka ∑i.R bertanda (-) (iii) Bila kutub elemen yang dijumpai lebih dahulu adalah kutub (+), maka ggl bertanda (+) sebaliknya jika yang dijumpai lebih dahulu kutub negatif maka ggl bertanda (-). Rumus energi listrik adalah : W = i2.R.t dimana : W = energi listrik (J) i = kuat arus listrik (A) R = hambatan listrik (Ω) t = waktu (s) Diketahui : R = 4 Ω t = 1 s Data yang lain dapat dilihat di gambar lampiran. Ditanya: W pada R(4Ω) = ...? Pembahasan : Loop 1. ∑ 𝜀 + ∑i.R = 0 2(i1 + i2) + 4i1 - 5 = 0 6i1 + 2i2 = 5 .... (i) Loop 2. ∑ 𝜀 + ∑i.R = 0 2(i1 + i2) - 3 = 0 2i1 + 2i2 = 3 ..... (ii) Eliminasi persamaan (i) dan (ii) 6i1 + 2i2 = 5 2i1 + 2i2 = 3 ——————(-) 4i1 = 2 i1 = 0,5 A Mencari energi listrik. W = i².R.t W = 0,5².4.1 W = 1 J Jadi, besar energi listrik pada hambatan 4 Ω adalah 1 J. Terima kasih telah bertanya di Roboguru
