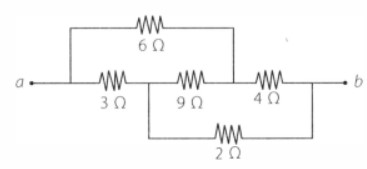

Perhatikan rangkaian berikut. Besar hambatan pengganti pada rangkaian tersebut adalah .... a. 25 Ω b. 15 Ω c. 10 Ω d. 5 Ω e. 3,33 Ω

Halo Watana A, kakak bantu jawab ya. Jawabannya : (E) hambatan pengganti pada rangkaian tersebut ialah 3,33 Ω. Diketahui, R1 = 6 Ω R2 = 4 Ω R3 = 2 Ω R4 = 3 Ω R5 = 9 Ω Ditanya, hambatan pengganti ? Jawab, Kita selidiki apakah sistem merupakan jembatan Wheatstone atau bukan, dengan cara mengalikan silang antar hambatan, yakni R1 x R3 = 6 x 2 = 12 Ω R2 x R4 = 4 x 2 = 12 Ω Karena nilai perkaliannya sama, maka dapat dipastikan ia merupakan rangkaian jembatan Wheatstone, sehingga hambatan 5 atau R5 dapat dihilangkan. Konsekuensinya menjadi, R1 dan R2 tersusun seri, R3 dan R4 tersusun seri, hambatan seri pengganti R12 dan R34 keduanya tersusun paralel. Maka hambatan penggantinya dapat dihitung, R12 = R1 + R2 R12 = 6 + 4 R12 = 10 Ω R34 = R3 + R4 R34 = 2 + 3 R34 = 5 Ω Hambatan pengganti paralelnya, 1/RP = 1/R12 + R34 1/RP = 1/10 + 1/5 1/RP = (1 + 2) / 10 1/RP = 3/10 RP = 10/3 RP = 3,33 Ω Jadi, hambatan pengganti pada rangkaian tersebut ialah 3,33 Ω (E).
