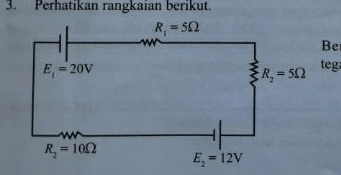

Perhatikan rangkaian berikut. Berdasarkan rangkaian tersebut, tentukan tegangan listrik di R1 R2 dan R3!

<p>Jawaban yang benar adalah 2 V, 2 V, dan 4 V.</p><p>&nbsp;</p><p>Diketahui:</p><p>Gambar rangkaian listrik 1 loop</p><p>E1 = 20 V</p><p>E2 = 12 V</p><p>R1 = 5 Ω</p><p>R2 = 5 Ω</p><p>R3 = 10 Ω (ralat dari soal)</p><p>&nbsp;</p><p>Ditanya:</p><p>V pada R1, R2, dan R3 = ...?</p><p>&nbsp;</p><p>Jawab:</p><p>Konsep yang kita gunakan adalah hukum II Kirchhoff pada rangkaian listrik tertutup (loop).</p><p>Dari gambar tersebut kita tentukan arah loop dan arah arus searah putaran jarum jam dari tegangan E1, maka dari hukum II Kirchhoff diperoleh hasil:</p><p>Σε + Σ(I.R) = 0</p><p>(E2 - E1) + I x (R1 + R2 + R3) = 0</p><p>(12 - 20) + I x (5 + 5 + 10) = 0</p><p>(-8) + I x (20) = 0</p><p>I x 20 = 8</p><p>I = 8/20</p><p>I = 0,4 A.</p><p>&nbsp;</p><p>Maka, tegangan listrik adalah:</p><p>(i) Pada R1</p><p>V R1 = I x R1</p><p>V R1 = 0,4 x 5</p><p>V R1 = 2 volt.</p><p>&nbsp;</p><p>(ii) Pada R2</p><p>V R2 = I x R2</p><p>V R2 = 0,4 x 5</p><p>V R2 = 2 volt.</p><p>&nbsp;</p><p>(i) Pada R3</p><p>V R3 = I x R1</p><p>V R3 = 0,4 x 10</p><p>V R3 = 4 volt.</p><p>&nbsp;</p><p>Jadi, tegangan listrik di R1, R2, dan R3 berturut-turut adalah 2 V, 2 V, dan 4 V.</p>
