Perhatikan grafik sumber tegangan berikut! Persama...

Question

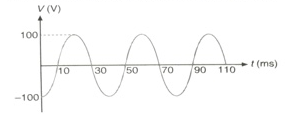

Perhatikan grafik sumber tegangan berikut! Persamaan tegangan sesaat untuk grafik tersebut adalah....
a. V = 100 sin 50πt
b. V = 100 sin (50πt + π/2)
c. V = 100 sin (50πt - π/2)
d. V = -100 sin (50πt + π/2)
e. V = -100 sin (50πt - π/2)

P. Gede · Accepted Answer

Jawaban yang benar untuk pertanyaan tersebut adalah C.

Diketahui:
t = 110 ms
n = 2,75
Vmaks = 100 V

Ditanya:
Persamaan tegangan sesaat

Jawab:
Konsep yang digunakan dalam menjawab soal ini adalah persamaan tegangan sesaat pada rangkaian arus bolak balik. Persamaan yang digunakan yaitu:
V = Vmaks sin (ωt ± π/2)
Dengan:
V = tegangan sesaat (V)
Vmaks = tegangan maksimal (V)
ω = kecepatan sudut (rad/s)
t = waktu (s)

Karena tegangan dimulai dari arah negatif sebesar π/2 maka persamaan akan menjadi -π/2. Kemudian, cari kecepatan sudut dengan:
ω = 2πf
ω = 2πn/t
ω = 2π(2,75)/110 ms
ω = 2π(2,75)/0,11 s
ω = 2π.25
ω = 50π rad/s

Maka, persamaan tegangan sesaat akan menjadi:
V = 100 sin (50πt - π/2)

Sehingga, jawaban yang tepat adalah C.

Emeiliya S · Answer

Kak tlong jelasin kenapa jadi (-phi/2)?
