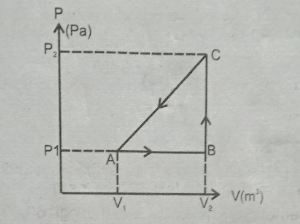

Perhatikan grafik di bawah dan pernyataan-pernyataan berikut! (1) proses AB isobarik dan W = P(V2 - V1). (2) proses BC adalah adiabatik, dan ΔU = Q (3) proses BC adalah isokhorik, dan ΔU = Q (4) proses CA isotermis, dan sistem menyerap kalor Pernyataan yang benar adalah.... a. 1 dan 3 b. 1 dan 4 c. 2 dan 3 d. 2 dan 4 e. 3 dan 4

Jawaban yang benar adalah A 1 dan 3. Diketahui: Grafik P-V suatu proses gas Ditanya: Pernyataan yang benar Jawab: Konsep yang kita pakai adalah proses keadaan gas termodinamika. Dalam termodinamika terdapat 4 proses keadaan gas, yaitu isobarik, isokhorik, isotermik, dan adiabatik. Selanjutnya analisis grafik yang diberikan. (i). Proses AB terjadi secara isobarik, yaitu tekanan tetap pada P1, sehingga usaha luar yang dilakukan gas adalah: W = P ΔV = P (V2 - V1). Pernyataan (1) BENAR. (ii). Proses BC adalah isokhorik, yaitu volume tetap, sehingga usaha luar bernilai W = 0 dan perubahan energi dalam ΔU = Q menurut hukum I Termodinamika. Pernyataan (2) SALAH, namun (3) BENAR. (iii). Proses CA belum tentu isotermis, karena informasi soal belum diberitahukan secara lengkap. Pernyataan (4) SALAH. Oleh karena itu, jawaban yang benar adalah A.
