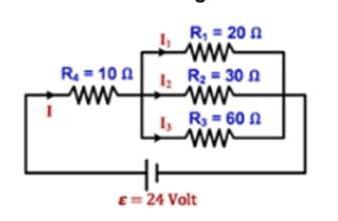

Perhatikan gambar! Tentukan besarnya I, I1, I2, dan I3.

Hai, Moza A. Jawabannya adalah I = 1,2 A, I1 = 0,6 A, I2 = 0,4 A dan I3 = 0,2 A. Prinsip dalam menentukan hambatan pengganti pada rangkaian seri dan paralel hambatan listrik adalah sebagai berikut : 1) Rangkaian seri Rs = R1 + R2 + ... 2) Rangkaian paralel 1/Rp = 1/R1 + 1/R2 + ... Berdasarkan hukum Ohm, kuat arus listrik dapat ditentukan dengan rumus berikut : I = ε/R dengan : I = kuat arus listrik (A) ε = ggl listrik (V) R = hambatan listrik (Ω) Prinsip hukum I Kirchhoff adalah : ∑I masuk = ∑I keluar Jumlah kuat arus yang masuk sama dengan jumlah kuat arus yang keluar. Pada rangkaian paralel, kuat arus listrik dapat ditentukan dengan menggunakan prinsip pembagi arus, yaitu : I1 : I2 : I3 = 1/R1 : 1/R2 : 1/R3 Diketahui : R1 = 20 Ω R2 = 30 Ω R3 = 60 Ω R4 = 10 Ω ε = 24 V Ditanya : I, I1, I2, dan I3 Pembahasan : » Hitung dahulu hambatan pengganti paralel dari R1, R2 dan R3. 1/Rp = 1/R1 + 1/R2 + 1/R3 1/Rp = 1/20 + 1/30 + 1/60 1/Rp = 3/60 + 2/60 + 1/60 1/Rp = 6/60 Rp = 60/6 Rp = 10 Ω » Hitung hambatan pengganti seri dari R1 dan Rp Rs = R1 + Rp Rs = 10 + 10 Rs = 20 Ω » Kuat arus I yang keluar dari baterai dihitung dengan menggunakan hukum Ohm I = V/Rs I = 24/20 I = 1,2 A » Kuat arus yang melalui resistor R1, R2 dan R3 dihitung dengan menggunakan prinsip pembagi arus. I1 : I2 : I3 = 1/R1 : 1/R2 : 1/R3 ---------> = 1/20 : 1/30 : 1/60 ---------> = 3/60 : 2/60 : 1/60 ---------> = 3 : 2 : 1 Jumlah perbandingan = 3 + 2 + 1 = 6 Kuat arus yang masuk = I = 1,2 A maka : I1 = 3/6 x 1,2 A = 0,6 A I2 = 2/6 x 1,2 A = 0,4 A I3 = 1/6 x 1,2 A = 0,2 A Jadi besar kuat arus I = 1,2 A, I1 = 0,6 A, I2 = 0,4 A dan I3 = 0,2 A. Terima kasih telah bertanya di Roboguru
