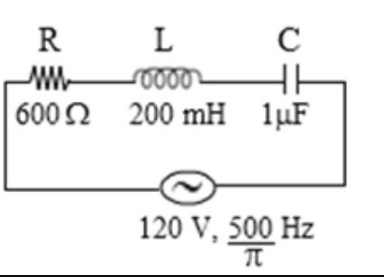

Perhatikan gambar rangkaian seri RLC berikut. Bagaimana sifat rangkaian dari rangkaian tersebut? apakah bersifat induktif atau kapasitif atau resonansi?

<p>Jawaban yang benar adalah kapasitif.</p><p>&nbsp;</p><p>Diketahui:</p><p>V = 120 volt</p><p>f = 500/π Hz ---&gt; ω = 2π x f = 1.000 rad/s</p><p>R = 600 Ω</p><p>L = 200 mH = 0,2 H</p><p>C = 1 μF = 1 x 10^-6 F</p><p>&nbsp;</p><p>Ditanya:</p><p>Sifat rangkaian = ...?</p><p>&nbsp;</p><p>Jawab:</p><p>Konsep yang kita gunakan adalah rangkaian seri RLC. Pada rangkaian seri RLC, arus listrik akan sama besar untuk masing-masing komponen, sementara tegangan akan berbeda. Hubungan tegangan dan kuat arus dinyatakan oleh:</p><p>&nbsp;</p><p>V = I x Z. ---&gt; dapat berupa nilai efektif ataupun maksimum</p><p>&nbsp;</p><p>Impedansi dirumuskan oleh:</p><p>Z = √[ R² + (XL - XC)² ].</p><p>&nbsp;</p><p>Adapun tegangan pada masing-masing komponen dirumuskan oleh:</p><p>(i). Resistor: VR = I x R.</p><p>(ii). Induktor: VL = I x XL.</p><p>(iii). Kapasitor: VC = I x XC.</p><p>&nbsp;</p><p>dengan:</p><p>Vm = tegangan maksimum (V)</p><p>V ef = tegangan efektif (V)</p><p>VR = tegangan resistor (volt)</p><p>VL = tegangan induktor (volt)</p><p>VC = tegangan kapasitor (volt)</p><p>XC = reaktansi kapasitor (ohm)</p><p>XL = reaktansi induktor (ohm)</p><p>R = resistansi (ohm)</p><p>Z = impedansi (ohm).</p><p>&nbsp;</p><p>Berdasarkan informasi di atas, cari nilai XL dan XC terlebih dahulu.</p><p>&nbsp;</p><p>XL = ω . L</p><p>XL = 1.000 x 0,2</p><p>XL = 200 Ω.</p><p>&nbsp;</p><p>XC = 1/(ω . C)</p><p>XC = 1/(1.000 x 1 x 10^-6)</p><p>XC = 1.000 Ω.</p><p>&nbsp;</p><p>Karena nilai XL &lt; XC yaitu 200 ohm &lt; 1.000 ohm, maka rangkaian bersifat kapasitif.&nbsp;</p><p>&nbsp;</p><p>Jadi, sifat rangkaian RLC tersebut adalah kapasitif.</p>
