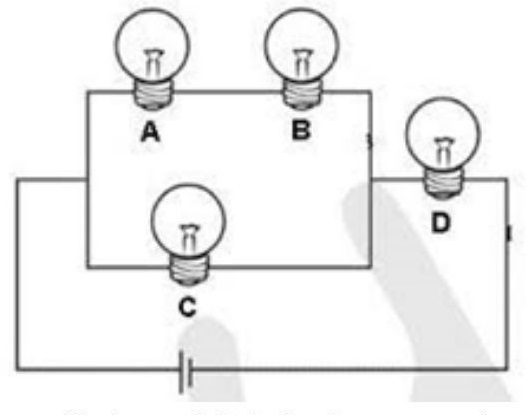

Perhatikan gambar rangkaian listrik di bawah ini. Jika lampu A, B, C, dan A mempunyai hambatan yang sama yaitu 6 ohm, dihubungkan dengan tegangan 30 volt. Lampu yang akan menyala paling terang adalah... a. lampu C b. lampu D c. lampu B d. lampu A

Halo Mawar E, jawaban untuk soal tersebut adalah B. Rangkaian seri merupakan rangkaian listrik yang hambatannya disusun secara bersebelahan. Arus pada tiap hambatan yang dirangkai seri memiliki nilai yang sama, akan tetapi, tegangan tiap hambatan berbeda karena rangkaian seri merupakan rangkaian pembagi tegangan. Rangkaian paralel merupakan rangkaian listrik yang hambatannya disusun secara sejajar. Tegangan pada tiap hambatan yang dirangkai paralel memiliki nilai yang sama, akan tetapi, arus tiap hambatan berbeda karena rangkaian paralel merupakan rangkaian pembagi arus. Lampu A, B, C, dan A mempunyai hambatan yang sama sehingga nyala lampu ditentukan oleh besar arus yang melalui lampu tersebut. Arus yang melalui lampu D paling besar karena arus pada lampu D sama dengan arus total. Hal ini dikarenakan lampu D dirangkai seri dengan sumber tegangan atau langsung terhubung dengan sumber tegangan. Dengan demikian, lampu yang akan menyala paling terang adalah lampu D. Jadi, jawaban yang tepat adalah B.
