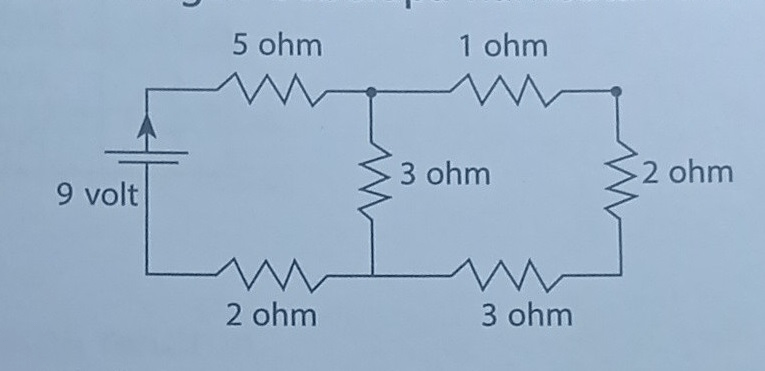

Perhatikan gambar rangkaian listrik dengan beberapa hambatan berikut. Hitung besar arus I yang mengalir pada rangkaian tersebut.

Jawaban yang tepat adalah 1 A. Rangkaian listrik adalah sebuah rangkaian untuk arus listrik yang berasal dari sumber arus listriknya. Rangkaian listrik dibagi menjadi dua, yaitu rangkaian seri dan rangkaian paralel. Rangkaian seri adalah sebuah rangkaian listrik yang disusun sejajar atau seri, sedangkan rangkaian paralel adalah sebuah rangkaian listrik yang disusun bercabang atau bertingkat. Ingat! 1) I = V/R 2) Rs = R1 + R2 + R3 +... 3) 1/Rp = 1/R1 + 1/R2 + 1/R3 +.. Keterangan : I = arus listrik (A) V = tegangan/beda potensial listrik (V) R = hambatan (ohm) Rs = Rangkaian seri Rp = Rangkaian paralel Diketahui : V = 9V R1 = 5 ohm R2 = 1 ohm R3 = 2 ohm R4 = 3 ohm R5 = 2 ohm R6 = 3 ohm Ditanya : Arus yang mengalir (I) Jawab : Menghitung hambatan pada rangkaian seri Rs = R2 + R3 + R4 Rs = 1 + 2 + 3 Rs = 6 ohm Menghitung hambatan pada rangkaian paralel 1/Rp = 1/Rs + 1/R6 1/Rp = 1/6 + 1/3 1/Rp = 1/6 + 2/6 1/Rp = 3/6 Rp = 6/3 Rp = 2 ohm Menghitung total hambatan R total = R1 + R5 + Rp R total = 5 + 2 + 2 R total = 9 ohm Menghitung arus listrik I = V/R I = 9/9 I = 1 A Jadi, besar arus listrik yang mengalir pada rangkaian tersebut 1 A.
