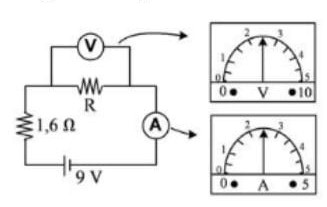

Perhatikan gambar rangkaian listrik berikut ini! Tentukan besar nilai hambatan R pada rangkaian tersebut!

Hai, Angga. Jawaban pertanyaan ini adalah 2Ω. pembahasan: Pada rangkaian terdapat voltmeter yang terhubung secara paralel dengan hambatan R. Voltmeter ini mengukur nilai tegangan di R. Hasil pengukuran tegangan pada hambatan R: Hasil pengukuran voltmeter = (skala ditunjuk/ skala maksimal) x batas ukur tegangan Hasil pengukuran voltmeter = (2,5/5) x10 V Hasil pengukuran voltmeter = 5 V Kemudian, terdapat amperemeter yang terhubung seri di rangkaian. Amperemeter ini membaca arus total pada rangkaian. Hasil pengukuran amperemeter: Hasil pengukuran amperemeter= (skala ditunjuk/ skala maksimal) x batas ukur arus Hasil pengukuran amperemeter= (2,5/5) x 5 A Hasil pengukuran amperemeter= 2,5 A Arus yang melalui hambatan R adalah arus total karena hambatan R terangkai seri dalam rangkaian. Besar hambatan R dapat dicari menggunakan hukum ohm yang menghubungkan besaran tegangan (V), kuat arus (I), dan hambatan (R): V = IR .. (1) dimana, V : Tegangan (V) I : kuat arus (A) R : hambatan (Ω) V = IR R = V/I R = 5V/2,5 A R = 2Ω Jadi, besarnya hambatan R adalah 2Ω.
