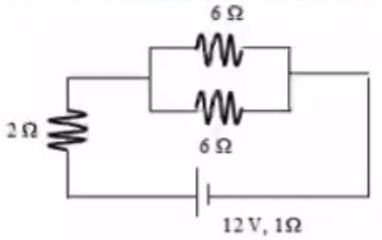

Perhatikan gambar rangkaian listrik berikut! Besar tegangan jepit rangkaian tersebut adalah .... a. 2 volt b. 5 volt c. 8 volt d. 10 volt e. 12 volt

<p>Jawabannya adalah d. 10 volt.</p><p>&nbsp;</p><p>Diketahui:<br>ε=12V</p><p>R1=2Ω</p><p>R2=6Ω</p><p>R3=6Ω</p><p>r=1Ω</p><p>&nbsp;</p><p>Ditanya:<br>V=…?</p><p>&nbsp;</p><p>Jawab:</p><p>Sebuah sumber tegangan (baterai) dihubungkan dengan suatu rangkaian tertutup. Besar tegangan yang mengalir pada rangkaian sebagai berikut:</p><p><strong>V = ε – Ir&nbsp;</strong>atau&nbsp;<strong>V= IR</strong></p><p>Keterangan:<br>V = tegangan jepit (volt)<br>ε = gaya gerak listrik baterai ( volt)<br>r = hambatan dalam baterai (ohm)<br>I = arus yang mengalir (ampere)<br>R = hambatan luar (ohm)</p><p><br><strong>R paralel</strong></p><p>1/Rp=1/R2+1/R3</p><p>1/Rp=1/6+1/6</p><p>1/Rp=2/6</p><p>Rp=3Ω</p><p>&nbsp;</p><p><strong>R total (seri)</strong></p><p>R=R1+Rp</p><p>R=2+3</p><p>R=5Ω</p><p>&nbsp;</p><p>I=ε/(R+r)</p><p>I=12/(5+1)</p><p>I=2 A.</p><p>&nbsp;</p><p>Sehingga tegangan jepitnya adalah</p><p>V= ε- Ir</p><p>V= 12- (2.1)</p><p>V= 10 V</p><p>&nbsp;</p><p>Jadi, tegangan jepitnya adalah d. 10 volt.</p>
