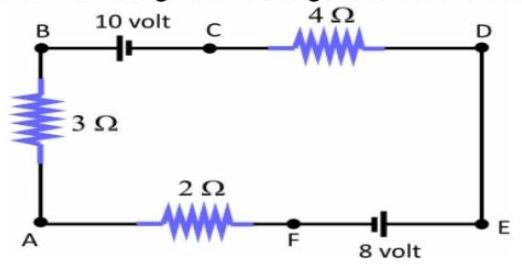

Perhatikan gambar rangkaian listrik berikut! Besar daya yang dihasilkan oleh hambatan 3 ohm adalah...

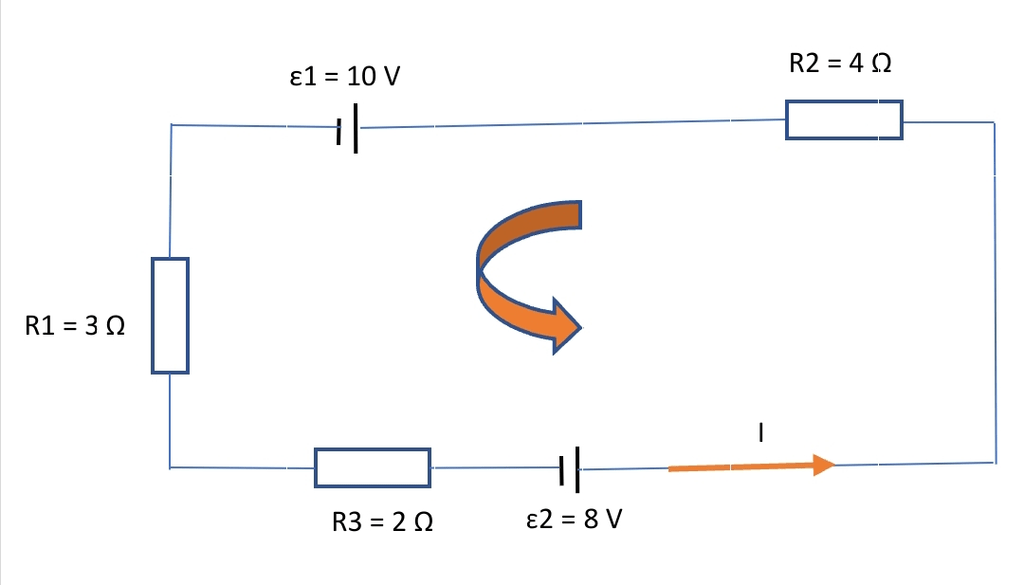

Jawaban yang benar adalah 12 W. Pada sebuah rangkaian tertutup, jumlah aljabar gaya gerak listrik dengan penurunan tegangan sama dengan nol, secara matematis ditulis : ∑ε + ∑I.R = 0 dengan : ∑ε = jumlah gaya gerak listrik (V) ∑I.R = jumlah penurunan tegangan (V) Aturan menentukan tanda : 1) Pilih suatu loop untuk lintasan tertutup dengan arah tertentu. 2) Bila pada suatu cabang, arah loop sama dengan arus pada cabang itu maka penurunan tegangan bertanda (+) sedangkan bila berlawanan arah maka penurunan tegangan bertanda (-) 3) Bila kutub elemen (+) yang dijumpai lebih dulu maka ggl bertanda (+) sebaliknya jika kutub elemen (-) lebih dulu maka ggl bertanda (-). Daya listrik adalah kemampuan suatu peralatan listrik untuk melakukan usaha tiap satuan waktu. Persamaan daya listrik adalah : P = I².R dengan : P = daya listrik (W) I = kuat arus listrik (A) R = hambatan listrik (Ω) Diketahui : R1 = 3 Ω R2 = 4 Ω R3 = 2 Ω ε1 = 10 V ε2 = 8 V Ditanya : P1 = ....? Pembahasan : ∑ε + ∑I.R = 0 (3 + 4 + 2)I - 10 - 8 = 0 9I = 18 I = 2 A Daya listrik pada hambatan 3 Ω dihitung dengan : P1 = I² R1 P1 = 2² x 3 = 12 W Jadi besar daya yang dihasilkan hambatan 3 Ω adalah 12 W.
