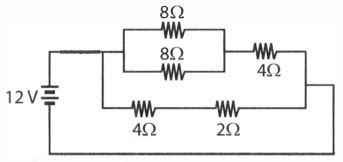

Perhatikan gambar rangkaian listrik berikut! Besar arus yang mengalir pada hambatan 2 ohm adalah .... A. 1,40 A B. 1,50 A C. 2,00 A D. 2,70 A E. 3,42 A

Hai Jona, jawaban soal ini adalah C. 2,00 A Diketahui: R1= 8 ohm R2= 8 ohm R3= 4 ohm R4= 4 ohm R5=2 ohm V= 12 V Ditanya: I6=...? Jawab: Rangkaian paralel adalah rangkaian yang disusun secara sejajar, sedangkan rangkaian seri adalah rangkaian yang disusun secara berderet dan berurutan . Hambatan pengganti pada rangkaian seri dirumuskan dengan: Rs= R1+R2+... Hambatan pengganti rangkaian paralel dirumuskan dengan: 1/Rp=1/R1+1/R2+ ... dimana: Rs= hambatan pengganti seri (ohm) R1= hambatan 1 (ohm) R2= hambatan 2 (ohm) Rp= hambatan pengganti paralel (ohm) Hambatan R dan R2 disusun paralel 1/Rp=1/R1+1/R2 1/Rp=1/8+ 1/8 1/Rp= 2/8 Rp= 8/2 Rp=4 ohm Hambatan Rp dan R3 disusun seri Rs1= Rp+R3 Rs1=4+4 Rs1= 8 ohm Hambatan R4 dan R5 disusun seri Rs2= R4+R5 Rs2=4+2 Rs2=6 ohm Hambatan Rs1 dan Rs2 disusun paralel sehingga V sama dengan VRs1, sama dengan VRs2, sehingga: V=VRs1=VRs2= 12 V Untuk menghitung kuat arus menggunakan hukum Ohm. Hukum Ohm menyatakan bahwa kuat arus listrik yang mengalir akan sebanding dengan beda potensial antara kedua titik dan berbanding terbalik dengan hambatannya. I=V/R dimana: I= kuat arus (A) V= beda potensial (V) R= hambatan (ohm) Sehingga kuat arus yang mengalir pada rangkaian IRs2=VRs2/Rs2 IRs2=12/6 IRs2=2 A Karena rangkaian seri maka kuat arus pada rangkaian akan sama dengan kuat arus yang mengalir pada R4 dan R5. IRs2=I4=I5=2 A Jadi, kuat arusl tersebut adalah 2. Oleh karena itu jawaban yang tepat adalah C.
