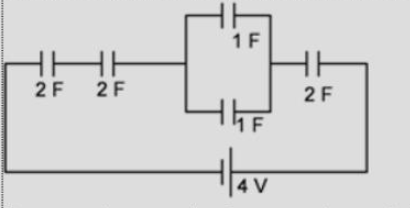

Perhatikan gambar rangkaian kapasitor di bawah ini! Besar muatan yang tersimpan pada rangkaian adalah...

<p>Jawaban yang benar adalah 2 C.</p><p>&nbsp;</p><p>Diketahui:<br>C1 = 2 F</p><p>C2 = 2 F</p><p>C3 = 1 F</p><p>C4 = 1 F</p><p>C5 = 2 F</p><p>V = 4 V</p><p>&nbsp;</p><p>Ditanyakan:</p><p>Q = ...?</p><p>&nbsp;</p><p>Pembahasan:<br>Kapasitor merupakan suatu komponen listrik pasif yang mempunyai kemampuan menyimpan elektron-elektron selama waktu yang tertentu.</p><p>Persamaan matematisnya yaitu:<br>C = Q/V</p><p>dimana:</p><p>C = kapasitas kapasitor (F)</p><p>Q = muatan listrik (C)</p><p>V = tegangan (V)</p><p>&nbsp;</p><p>1. Menghitung Kapasitas Kapasitor Total</p><p>Paralel</p><p>Cp = C3 + C4</p><p>Cp = 1 + 1</p><p>Cp = 2 F</p><p>&nbsp;</p><p>Seri</p><p>1/Cs = 1/C1 + 1/C2 + 1/Cp + 1/C5</p><p>1/Cs = 1/2 + 1/2 + 1/2 + 1/2</p><p>1/Cs = 4/2</p><p>Cs = 2/4</p><p>Cs = 0,5 F</p><p>&nbsp;</p><p>2. Menghitung Muatan</p><p>C = Q/V</p><p>Q = C.V</p><p>Q = (0,5)(4)</p><p>Q = 2 C</p><p>&nbsp;</p><p>Jadi, besar muatan yang tersimpan pada rangkaian adalah 2 C.</p>
