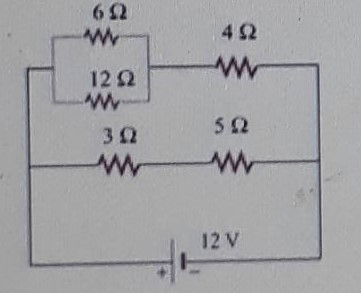

Perhatikan gambar rangkaian di bawah ini!! Sebuah rangkaian listrik terdiri dari lima resistor dan sebuah baterai 12 V. Besar potensial listrik pada resistor 5 Ω adalah ....

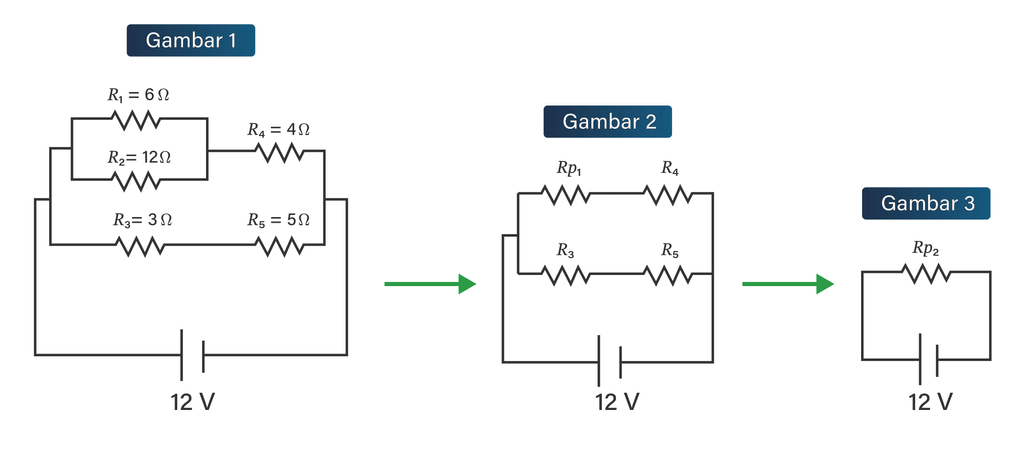

Halo Watana, jawaban untuk soal ini adalah 7,5 V Hambatan pengganti adalah sebuah hambatan yang dapat menggantikan nilai sekumpulan resistor yang dirangkai secara seri maupun dirangkai secara paralel. Untuk rangkaian seri, persamaan rangkaian penggantinya adalah Rp = R1 + R2 + R3 + Rn untuk rangkaian paralel, persamaan rangkaian penggantinya adalah 1/Rp = 1/ R1 + 1/R2 + 1/R3 + 1/Rn Diketahui: R1 = 6 Ω R2 = 12 Ω R3 = 3 Ω R4 = 4 Ω R5 = 5 Ω V = 12 V Ditanyakan: V(R5) = ...? Penyelesaian: Hitung hambatan pengganti paralel Rp1 = (R1 . R2)/(R1 + R2) Rp1 = (6 . 12)/(6 + 12) Rp1 = 72/18 Rp1 = 4 Ω Hitung besar nilai hambatan atas (Rp1 dan R4) Ra = 4 + 4 Ra = 8 Ω Hitung besar nilai hambatan bawah (R3 + R5) Rb = 3 + 5 Rb = 8 Ω Pada rangkaian paralel, besar tegangan pada setiap percabangan adalah sama, sehingga dapat ditentukan bahwa Vatas = Vbawah = 12 V Hitung tegangan pada hambatan 5 Ω Pada rangkaian seri, jumlah tegangan setiap hambatan akan bernilai sama dengan nilai hambatan pada percabangan tersebut, atau V3 + V5 = Vbawah R3/Rb . V + R5/Rb . V = Rb . V 3/8 . 12 + 5/8 . 12 = 8/8 . 12 untuk nilai V(R5) = 5/8 . 12 V(R5) = 7,5 V Jadi, tegangan pada hambatan 5 Ω adalah 7,5 V. Semoga membantu
