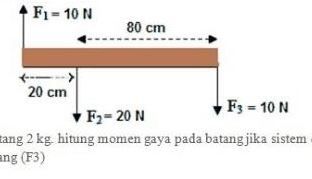

Perhatikan gambar! Jika massa batang 2 kg. Hitung momen gaya pada batang jika sistem diputar dengan poros di ujung kiri batang (F3)! A. 12 Nm searah putaran jarum jam B. 14 Nm searah putaran jarum jam C. 16 Nm melawan arah putaran jarum jam D. 18 Nm melawan arah putaran jarum jam E. 20 Nm melawan arah putaran jarum jam

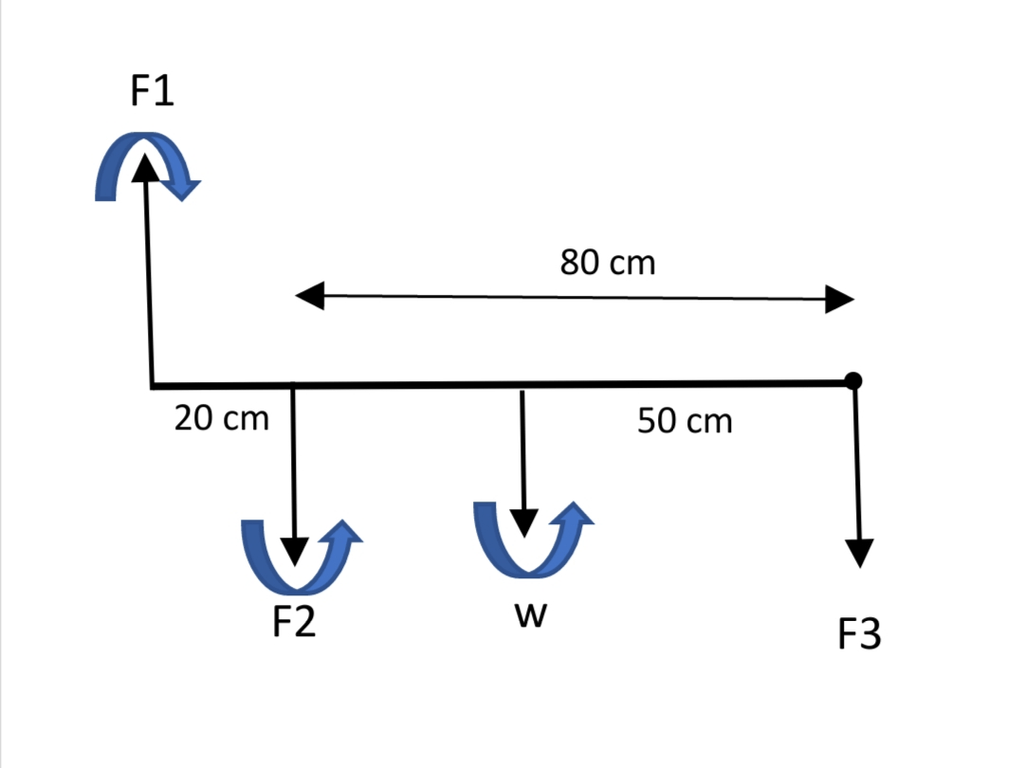

Jawaban yang benar adalah C. 16 Nm melawan arah putaran jarum jam. Mungkin yang dimaksud soal adalah jika sistem diputar dengan poros di ujung kanan (F3). Suatu benda tegar berada dalam keseimbangan statis bila benda dalam keadaan diam dan resultan gaya pada benda sama dengan nol serta torsi terhadap titik sembarang yang dipilih sebagai poros sama dengan nol. Secara matematis, syarat keseimbangan benda tegar adalah : 1. Syarat keseimbangan translasi, ∑F = 0 dengan : ∑F = resultan gaya (N) 2. Syarat keseimbangan rotasi, ∑τ = 0 dengan : ∑τ = resultan torsi (Nm) Momen gaya atau torsi adalah ukuran keefektifan sebuah gaya yang bekerja pada suatu benda untuk memutar benda tersebut terhadap suatu titik poros tertentu. Rumus momen gaya ditulis : τ = F l dengan : τ = torsi atau momen gaya (N m) F = gaya (N) l = lengan torsi (m) Antara gaya dengan lengan torsi harus saling tegak lurus Torsi yang putarannya berlawanan dengan arah jarum jam bertanda (+), sebaliknya torsi yang putarannya searah dengan arah jarum jam bertanda (-). Diketahui : F1 = 10 N F2 = 20 N F3 = 10 N m = 2 kg g = 10 m/s² l2 = 80 cm = 0,8 m l1 = 100 cm = 1 m lm = ½ x 100 cm = 50 cm = 0,5 m Ditanya : ∑τ di F3 = ....? Pembahasan : Karena F3 berada di poros maka momen gaya akibat F3 bernilai nol. ∑τ di F3 = -(F1 x l1) + (F2 x l2) + (w x lm) ∑τ di F3 = -(10 x 1) + (20 x 0,8) + (2 x 10 x 0,5) ∑τ di F3 = 16 Nm Tanda (+) menyatakan berlawanan arah putaran jarum jam Jadi besar momen gaya pada batang tersebut adalah 16 Nm melawan arah putaran jarum jam. Oleh karena itu jawaban yang benar adalah C.
