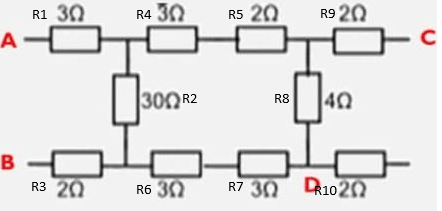

Perhatikan gambar! Hitunglah hambatan listrik antara titik titik berikut: A dan B!

<p>Jawaban dari pertanyaan tersebut adalah &nbsp;15 Ω.</p><p>&nbsp;</p><p>Diketahui :&nbsp;</p><p>R1 = 3 Ω</p><p>R2 = 30 Ω</p><p>R3 = 2 Ω</p><p>R4 = 3 Ω</p><p>R5 = 2 Ω</p><p>R6 = 3 &nbsp;Ω</p><p>R7 = 3 Ω</p><p>R8 = 4 Ω</p><p>R9 = 2 &nbsp;Ω</p><p>R10 = 2 &nbsp;Ω</p><p>&nbsp;</p><p>Ditanyakan : R pada titik A dan B ... ?</p><p>&nbsp;</p><p>Penyelesaian :&nbsp;</p><p>Hambatan total dapat dcari dari persamaan&nbsp;</p><p>Rs = R1 + R2 + .... + Rn (untuk Seri)</p><p>1/Rp = 1/R1 + 1/R2 + .... + 1/Rn (untuk Pararel)</p><p>&nbsp;</p><p>dimana : R = Hambatan (Ω)</p><p>&nbsp;</p><p>Pada soal ditanyakan R pada titik A dan D maka R9 &nbsp;dan R10 tidak dialiri arus.&nbsp;</p><p>&nbsp;</p><p>1. R4, R5 , R6, R7, R8 (seri)</p><p>Rs = R4 + R5 + R6 + R7 + R8</p><p>Rs = 3 + 2 + 3 + 3 + 4</p><p>Rs = 15 Ω</p><p>&nbsp;</p><p>2. Rs dan R2 (pararel)</p><p>1/Rp = 1/Rs + 1/R2</p><p>1/Rp = 1/15+ 1/30</p><p>1/Rp = 3/30</p><p>1/Rp = 30/3<br>Rp = 10 Ω</p><p>&nbsp;</p><p>3. Rp, R1 dan R3 (seri)</p><p>Rs = Rp + R1 + R3&nbsp;</p><p>Rs = 10 + 3 + 2&nbsp;</p><p>Rs = 15 Ω</p><p>&nbsp;</p><p>Jadi hambatan totalnya adalah &nbsp;15 Ω.</p>
