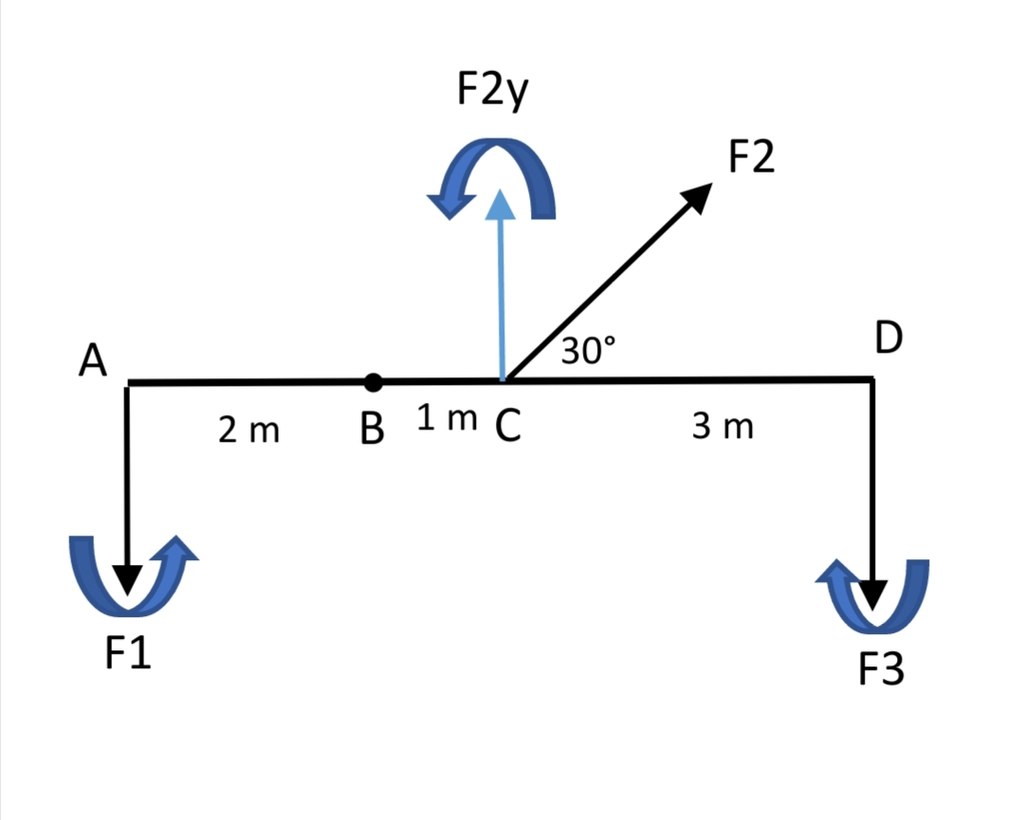

Perhatikan gambar dibawah. Jika batang ringan yang massanya dapat diabaikan maka besar momen gaya terhadap titik B adalah...

Jawaban yang benar adalah 10 Nm searah jarum jam. Momen gaya atau torsi adalah ukuran keefektifan sebuah gaya yang bekerja pada suatu benda untuk memutar benda tersebut terhadap suatu titik poros tertentu. Rumus momen gaya ditulis : τ = F l dengan : τ = torsi atau momen gaya (N m) F = gaya (N) l = lengan torsi (m) Antara gaya dengan lengan torsi harus saling tegak lurus Torsi yang putarannya berlawanan dengan arah jarum jam bertanda (+), sebaliknya torsi yang putarannya searah dengan arah jarum jam bertanda (-). Diketahui : F1 = 30 N l1 = 2 m F2 = 20 N 𝜃 = 30° l2 = 1 m F3 = 20 N l3 = 4 m Ditanya : ∑τ di B = ...? Pembahasan : Hitung komponen gaya F2 arah sumbu-Y : F2y = F2 sin 30° F2y = (20)(½) = 10 N Besar momen gaya terhadap titik B dihitung dengan : ∑τ di B = (F1 x l1) + (F2y x l2) - (F3 x l3) ∑τ di B = (30 x 2) + (10 x 1) - (20 x 4) ∑τ di B = -10 Nm Tanda negatif menyatakan arah momen gaya searah jarum jam Jadi besar momen gaya terhadap titik B adalah 10 Nm searah jarum jam.
