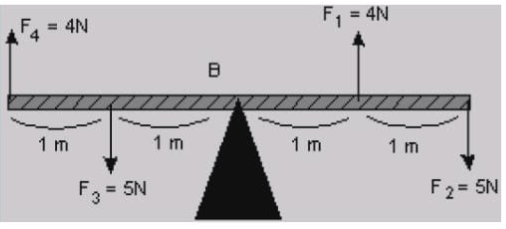

Perhatikan gambar di bawah! Sebuah batang tidak bermassa sepanjang 4 m ditumpu tepat di tengah dan diberikan empat buah gaya. Maka momen gaya total yang bekerja pada batang adalah .... a. 27 Nm searah jarum jam b. 27 Nm searah jarum jam c. 9 Nm berlawanan arah jarum jam d. 9 Nm searah jarum jam e. 1 Nm berlawanan arah jarum jam

Jawaban yang benar adalah d. 9 Nm searah jarum jam. Momen gaya atau torsi adalah ukuran keefektifan sebuah gaya yang bekerja pada suatu benda untuk memutar benda tersebut terhadap suatu titik poros tertentu. Rumus momen gaya ditulis : τ = F l dengan : τ = torsi atau momen gaya (N m) F = gaya (N) l = lengan torsi (m) Antara gaya dengan lengan torsi harus saling tegak lurus Torsi yang putarannya berlawanan dengan arah jarum jam bertanda (+), sebaliknya torsi yang putarannya searah dengan arah jarum jam bertanda (-). Diketahui : F1 = 4 N l1 = 1 m F2 = 5 N l2 = 2 m F3 = 5 N l3 = 1 m F4 = 4 N l4 = 2 m Ditanya : τ di B = ...? Pembahasan : Hitung momen gaya yang dihasilkan tiap gaya : τ1 = +F1 l1 (berlawan jarum jam) τ1 = (4)(1) = 4 Nm τ2 = -F2 l2 (searah jarum jam) τ2 = -(5)(2) = -10 Nm τ3 = +F3 l3 (berlawanan jarum jam) τ3 = (5)(1) = 5 Nm τ4 = -F4 l4 (searah jarum jam) τ4 = -(4)(2) = -8 Nm Momen gaya total dihitung dengan : τB = τ1 + τ2 + τ3 + τ4 τB = 4 - 10 + 5 - 8 τB = -9 Nm Tanda negatif menyatakan searah jarum jam. Jadi momen gaya total yang bekerja pada batang adalah 9 Nm searah jarum jam. Oleh karena itu jawaban yang benar adalah d.
