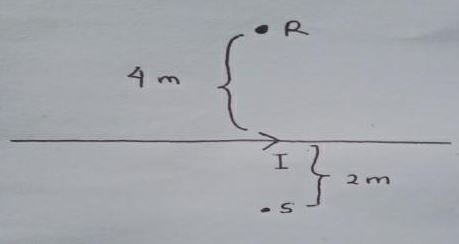

Perhatikan gambar di bawah ini! Tentukan arah induksi magnet di titik R !

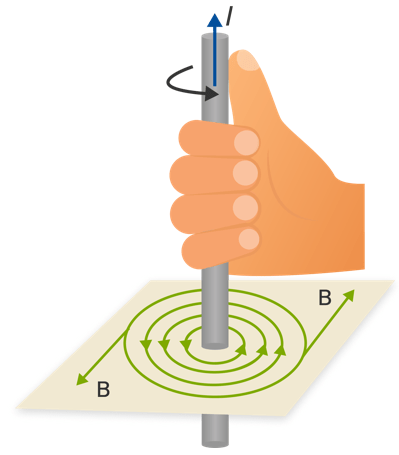

<p>Jawaban yang benar adalah keluar bidang gambar atau menuju pembaca.</p><p>&nbsp;</p><p>Diketahui:</p><p>Gambar kawat lurus dialiri arus</p><p>I = I ampere</p><p>a = 4 m</p><p>&nbsp;</p><p>Ditanya:</p><p>Arah induksi magnet di titik R = ...?</p><p>&nbsp;</p><p>Jawab:</p><p>Ketika arus listrik dialirkan pada sebuah kawat penghantar, maka di sekitar kawat terdapat kuat medan magnet. Besar kuat medan magnet ini bergantung pada konfigurasi kawat, terdapat beberapa susunan seperti kawat lurus, kawat melingkar, solenoida, dan toroida. Adapun pada kawat lurus, kuat medan magnet di suatu titik berjarak a dari kawat dirumuskan oleh:</p><p>&nbsp;</p><p>B = (μ0 x I)/(2π x a).</p><p>&nbsp;</p><p>Keterangan:</p><p>B = kuat medan magnet (tesla, T)</p><p>μ0 = permeabilitas pada vakum = 4π x 10^-7 Wb/A.m</p><p>I = kuat arus (A)</p><p>a = jarak titik terhadap kawat (m).</p><p>&nbsp;</p><p>Selain itu, arah induksi magnet mengikuti kaidah tangan kanan, dimana ibu jari sebagai arah arus dan empat jari lainnya sebagai induksi magnet seperti pada foto di bawah.</p><p>Dari gambar yang diberikan, pada titik R arah induksi magnet melingkar menuju pembaca atau keluar bidang gambar.&nbsp;</p><p>&nbsp;</p><p>Jadi, arah induksi magnet di titik R adalah keluar bidang gambar atau menuju pembaca.</p>
