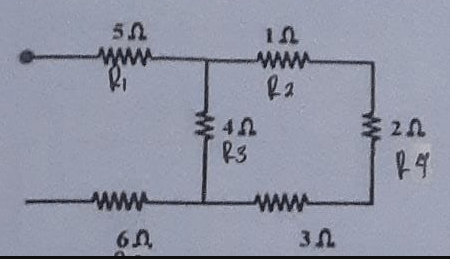

Perhatikan gambar di bawah ini ! Hambatan pengganti rangkaian hambatan tersebut adalah ....

M. Herdianira · Accepted Answer

Halo Mila, jawaban untuk soal di atas adalah 13,4 Ω

Konsep:
Rangkaian paralel:
1/Rp = 1/R1 + 1/R2 + ...
Rangkaian seri:
Rs = R1 + R2 + ...
dimana:
Rp = hambatan pengganti rangkaian paralel (Ω)
Rs = hambatan pengganti rangkaian seri (Ω)
R1 = R2 = hambatan (Ω)

Diketahui:
R1 = 5 Ω
R2 = 1 Ω
R3 = 4 Ω
R4 = 2 Ω
R5 = 3 Ω
R6 = 6 Ω
Ditanya:
hambatan pengganti = ....
Jawab:
R2, R4, R5 terpasang secara seri, maka:
Rs = R2 + R4 + R5
Rs = 1 + 2 + 3
Rs = 6 Ω

Rs dan R3 terpasang secara paralel, maka:
1/Rp = 1/Rs + 1/R3
1/Rp = 1/6 + 1/4
1/Rp = (1 x 2)/12 + (1 x 3)/12
1/Rp = 2/12 + 3/12
1/Rp = (2+3)/12
1/Rp = 5/12
Rp = 12/5
Rp = 2,4 Ω

R1, Rp, R6 terpasang secara seri, maka
Rs = R1 + Rp + R6
Rs = 5 + 2,4 + 6
Rs = 13,4 Ω

Jadi, hambatan pengganti rangkaian tersebut adalah 13,4 Ω

Semoga membantu ya
