Perhatikan gambar! Besar resultan momen gaya terha...

Question

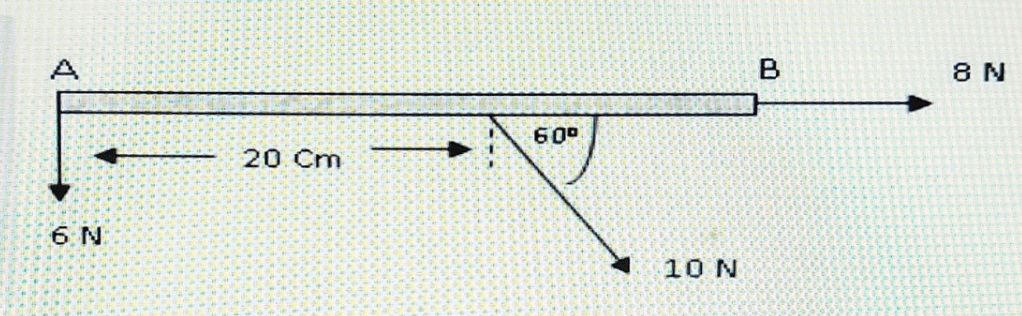

Perhatikan gambar! Besar resultan momen gaya terhadap titik A adalah ...
 a. 0,5 Nm
 b. 1,0 Nm
 c. 1,3 Nm
 d. 1.6 Nm
 e. 1,7 Nm

L. Sri · Accepted Answer

Hai Nadin, jawaban soal ini adalah E. 1,7 Nm

Diketahui:
F1= 6 N
R1= 0 m (berada di titik A)
F2= 10 N
R2= 20 cm= 0,2 m
F3= 8 N
R3= 0 m (sejajar)
α= 60°

Ditanya:
ΣτA=...?

Jawab:
Untuk menjawab soal, asumsikan bahwa gaya yang searah jarum jam bernilai positif, sementara gaya yang berlawanan dengan arah jarum jam bernilai negatif. Yang perlu diperhatikan adalah bahwa antara F dan r harus tegak lurus.
Secara umum, torsi dapat dicari menggunakan persamaan berikut.
τ= F.R
τ= F.sin α.R
dimana:
τ= momen gaya (Nm)
F= gaya (N)
R= jarak gaya dengan poros (m)
α= sudut

Sehingga:
ΣτA= τ1 + τ2 +τ3
ΣτA= F1.R1 + F2. sin α. R2 + F3. R3
ΣτA= 6.0 + 10. sin 60. 0,2 + 8. 0
ΣτA= 0 + √ 3 +0
ΣτA= 1,7 Nm

Jadi torsi di titik A adalah 1,7 Nm. Oleh karena itu jawaban yang tepat adalah E

Perhatikan gambar! Besar resultan momen gaya terhadap titik A adalah ... a. 0,5 Nm b. 1,0 Nm c. 1,3 Nm d. 1.6 Nm e. 1,7 Nm
